平衡流量计是一种革命性的差压式流量仪表,其工作原理与其它差压式流量计一样,都是基于密封管道中的能量转换原理:在理想流体的情况下管道中的流量与差压的平方根成正比;用测出的差压值根据伯努利方程即可计算出管道中的流量。平衡流量传感器是一个多孔的圆盘节流整流器,安装在管道的截面上,每个孔的尺寸和分布是基于特殊的公式和测试数据而定制的,称为函数孔。当流体穿过圆盘的函数孔时,流体将被平衡整流,涡流被最小化,形成近似理想流体,通过取压装置,可获得稳定的差压信号,根据伯努利方程计算出体积流量、质量流量。
|

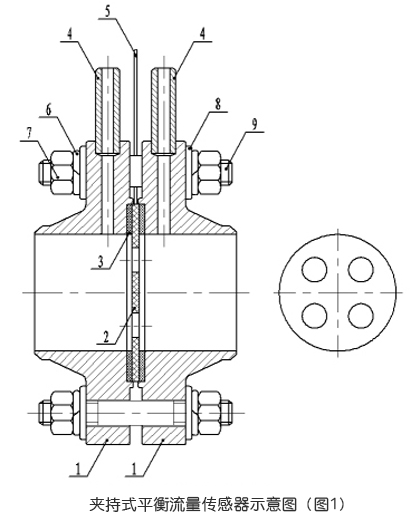

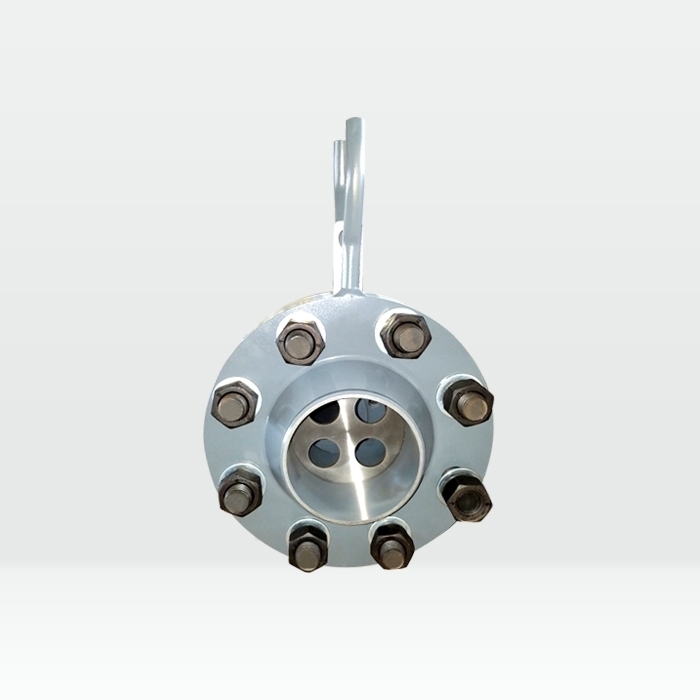

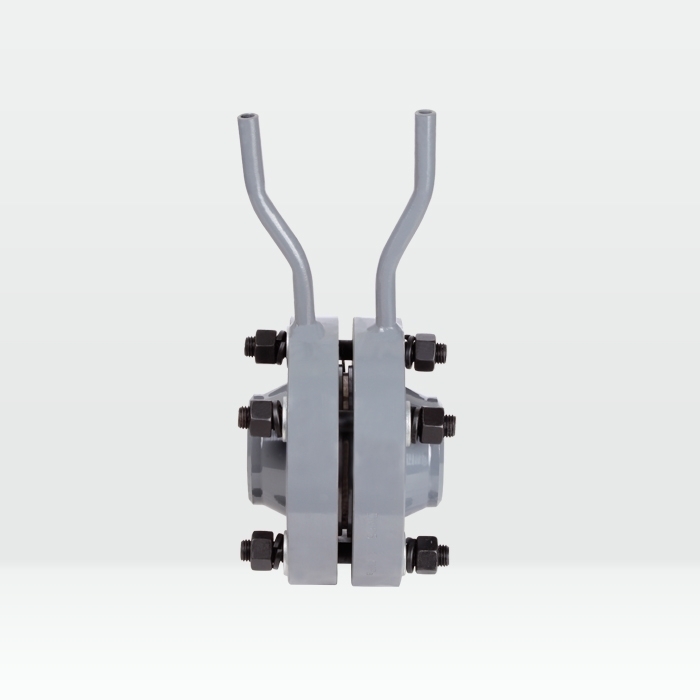

1.取压法兰;
2.平衡节流件;
3.金属缠绕垫片;
4.高低压取压管;
5.标牌
6.弹垫;
7.螺母;
8.平垫;
9.螺栓
|
|
|
1.本体焊接锻件;
2.平衡节流件;
3.高低压取压管
|
|

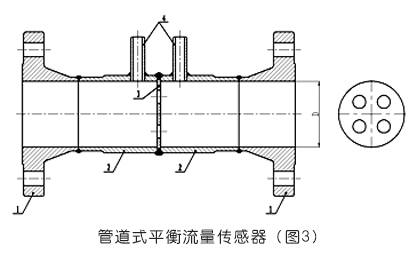

1.法兰;
2.测量导管;
3.平衡节流件;
4.高低压取压管
|
|
|
|
●线性度高、重复性好
平衡流量传感器具有对称多孔结构特点,能对流场进行平衡,降低了涡流、振动和信号噪声,流场稳定性大大提高,使线性度比标准孔板提升了5~10倍,重复性提高了54%,为0.15%。
●直管段要求低
平衡流量传感器由于流场稳定,且压力恢复比孔板快两倍,大大所短了对直管段的要求其前后直管段一般为前3D后1D,最小可以小于0.5D。
●减少******压力损失
多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,降低了动能的损失,在同样的测量工况下,******压力损失是孔板的1/3~1/4,从而节省了相当大的运行能量成本。
●耐脏污不易堵
多孔对称的平衡设计,减少了紊流剪切力和涡流的形成,从而大大降低了滞留死区的形成,保证脏污介质顺利通过多个孔,减小了流体孔被堵塞的机会。
●可直接替换孔板
其与孔板具有相同的使用方法和外形,因此可以直接进行替换,不需要任何配管的变化和相关仪表的更改,很适合全厂能源计量改造中将孔板改为平衡流量计。
●量程比宽
平衡流量计正常情况下量程比为10:1,选择合适的参数可以做到更宽;β值可选0.25~0.90。它的性能使其流速可以从最小到音速;其最小雷诺数可低于200,******雷诺数大于107;
●长期稳定性好
由于其紊流剪切力的明显减小,大幅度降低了介质与节流件直接的摩擦,其β值长期保持不变,整个仪表无可动部件,因此可以长期保持稳定性。
●可测高温高压介质
与孔板等节流装置一样,工作温度压力取决于管道和法兰的材质和等级,工作温度可达850℃,工作压力可达42MPa。
●可测复杂工况介质
由于其特殊的结构设计,使其具有特殊的性能,它可以进行气液两相,各种混合气体(如瓦斯、沼气、煤气等等)、各种低温气体(如LNG、液氮、液氧、液氩、液氢、液氯、液化乙烯、液化石油气等等)、气液两相介质(如湿气)、浆料、多相水流、震动水流、电磁干扰介质和双向流(因为平衡流量计左右完全对称)。
●一体化结构易于使用、检验和排除故障。
|
|
●管径范围: DN15~DN1000(大口径也可以做到)
●精度: ±0.3%、±0.5%、±1%;
●直管段要求: 0.5D~2D;
●******压损: 孔板的1/3~1/4;
●量程比: 10:1,合适的工况数据可以做到更宽;
●重复性: 0.1%;
●雷诺数范围: Re 200~107;
●β范围: 0.25~0.9;
●温度范围: 金属管道能承受的温度,最高可达850℃;
●压力范围: 金属管道能承受的压力,最高可达42MPa;
●耐脏污: 特殊的设计和计算;
●测量双向流:平衡流量计左右完全对称。
|
|
●管道式平衡流量传感器、夹持式平衡流量传感器 具体的尺寸是根据客户要求的压力等级、指定的法兰标准和现场管道尺寸而定的。
●焊接式平衡流量传感器
|
|
口径 |
L |
¢B |
DN15-DN40 |
160mm |
根据客户提供的管道尺寸、耐压等级要求制定。 |
DN50-DN150 |
200mm |
DN200-DN250 |
220mm |
DN300-DN350 |
240mm |
DN400-DN450 |
260mm |
DN500 |
300mm |
|
|
|
型号 |
说明 |
HLGD-PH |
平衡流量计 |
|
代号 |
按照结构形式分类(必选项) |
|
PP |
管道式 |
|
FW |
焊接式 |
|
HF |
夹持式 |
|
代号 |
公称压力(MPa)(必选项) |
|
2.0 |
2 .0 |
|
5.0 |
5.0 |
|
11 |
11 |
|
26 |
26 |
|
42 |
42 |
|
代号 |
口径(必选项) |
|
15-1000 |
DN15-DN1000 |
|
代号 |
介质(必选项) |
|
1 |
液体 |
|
2 |
气体 |
|
3 |
蒸汽 |
|
代号 |
补偿形式(可选项) |
|
N |
不带温度、压力补偿 |
|
P |
带压力补偿输出 |
|
T |
带温度补偿输出 |
|
代号 |
变送器差压量程范围(可选项) |
|
0 |
微差压量程 |
|
1 |
低差压量程 |
|
2 |
中差压量程 |
|
3 |
高差压量程 |
|
代号 |
是否带现场显示(可选项) |
|
W |
节流装置传感器 |
|
L |
智能节流装置(流量计) |
|
|
1.管道:管径、壁厚、管道材质
2.测量介质
3.介质温度(℃)
4.介质工作压力(MPa):******压力、正常压力、最小压力
5.介质工作流量:******流量、正常流量、最小流量
6.流量单位(Nm3/h、m3/h、kg/h)
7.介质粘度(mPa.s)
8.介质密度(kg/m3)
9.函数孔算法:四孔均布、1孔+6孔等同均布、1大孔+6孔均布、1孔+8孔均布、1孔+10孔均布、1孔+12孔均布
|
|
1.安装前应核对平衡流量计的编号、位号、规格是否与管道情况、流量范围等参数相符。
2.新设管路系统,必须先经冲洗、扫线后再安装孔板,以防管内杂物堵塞或损伤孔板。
3.平衡节流件的中心应当与管道中心同轴,同轴度误差不得超过±[0.015*(1/β)-0.015]。并且节流端平面应当与管道的垂直,误差不得超过±1°。
4. 平衡流量计安装时,垫片夹紧后不得突入管道内壁。
5. 平衡流量计安装处必须严密,不允许有泄漏现象。安装后,进行试压。
6. 导压管应垂直或倾斜敷设,其倾斜度不得小于1:12。粘度较高的流体倾斜度还应增大。当差压讯号传送距离超过3米时,导压管应当分段倾斜,并在各最高点和******点分别安装
集气器和沉降器。
7. 在平衡流量计前后若需安装阀门,******选闸阀且在运行中全开;调节阀则应在下游5DN之后的管路中。
8. 引压管路应有牢固的支架托承,两根取压管路应尽可能互相靠近并远离热源或震动源,测量水蒸汽流量时,应用保温材料一同包扎,必要时(如气温0℃以下)加伴热管防止结冰。在测量脏污流量时,应附设隔离器或沉降器。
9. 测量液体流量时引压管水平段应在同一水平面内。若是在垂直管道上安装节流件,引压短管之间相距一定的距离(垂线方向),这对差压变送器的零点有影响,应通过“零点迁移”来校正。
10. 引压管路的内径与管路长度和介质脏污程度有关,通常在45米以内用内径为8-12mm的管子。
11. 引压管路内必须始终保持单相流体状态。被测流体是气体时,引压管路(包括差压计的压力腔)内全部是气相;被测流体是液体时,引压管路内全部是液相,******不能有气泡。为此应在引压管路的******点装排水阀或在最高点装排气阀,在新装或检修差压变送器时时应特别注意。
12. 平衡流量计在垂直管道上安装时,取压口位置可以在取压装置的平面上任意选择。当孔板水平或倾斜安装在主管道内时,取压口位置如(图4)所示。
|
|
|

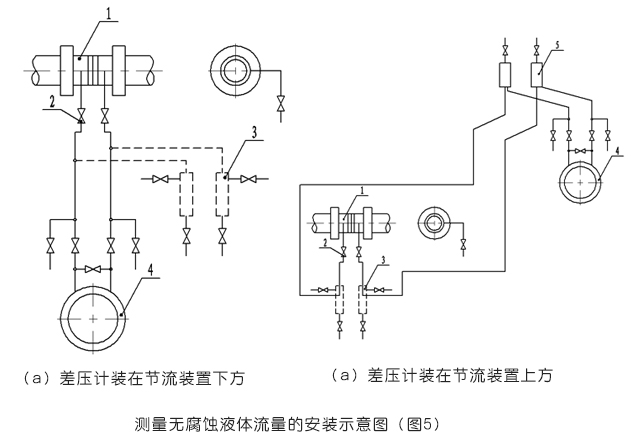

1-节流装置;
2-阀门;
3-沉降器;
4-差压计;
5-集气器
|
|

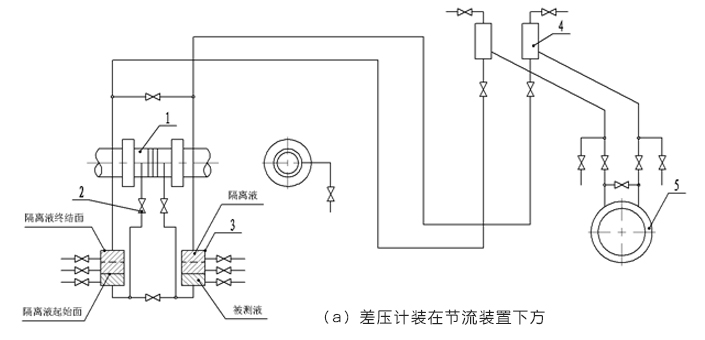

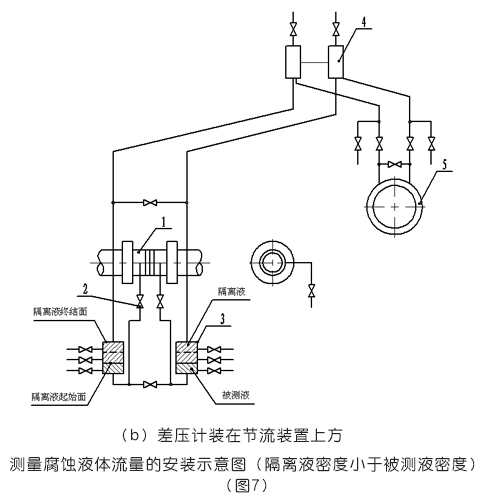

1-节流装置;
2-阀门;
3-隔离器;
4-沉降器;
5-差压计;
6-集气器
|
|
|
|
1-节流装置;
2-阀门;
3-隔离器;
4-集气器;
5-差压计
|
|
|
1-节流装置;
2-阀门;
3-吹洗阀;
4-沉降器;
5-差压计
|
|
|

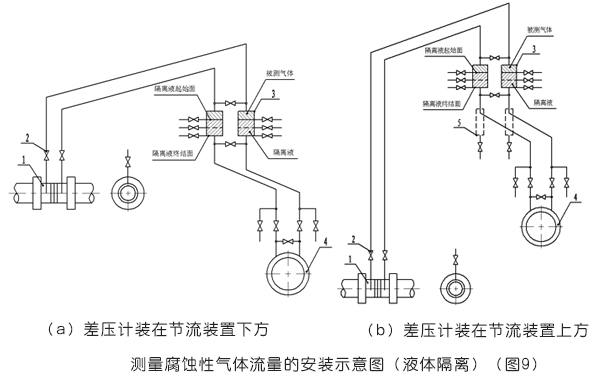

1-节流装置;
2-阀门;
3-隔离器;
4-差压计;
5-沉降器
|
|
|
1-节流装置;
2-阀门;
3-保温层;
4-沉降器;
5-差压计;
6-集气器
|
|
|
1-节流装置;
2-阀门;
3-保温层;
4-沉降器;
5-差压计;
6-集气器
|
|
|
(1)可水平,垂直或倾斜安装,应保证管内充满介质;
(2)节流装置前,后直管段应是直的,无肉眼可见弯曲,同时应是“圆的”,内壁应洁净,无凹坑与沉淀物;
(3)直管段长度要求及节流装置安装应符合GB/T26224—93有关规定;
(4)引压管路安装应符合标准规定的规范。
|
|
故障现象 |
产生原因 |
解决方案 |
无差压信号输出 |
高低压阀门未打开 |
打开高低压阀门 |
平衡阀未旋紧 |
旋紧平衡阀 |
差压信号输出过小 |
差压量程不匹配 |
调整变送器量程 |
高压引压管泄漏 |
查找并排除泄漏 |
差压信号输出过大 |
低压引压管堵塞 |
清理引压管 |
差压量程不匹配 |
调整变送器量程 |
|
|
自带附件
引压管、连接法兰、螺栓、垫片、测量导管
可选附件
配对法兰及螺栓垫片、冷凝器、承插焊闸阀、三阀组、针形阀、集气器、隔离器、沉降器。
可选相关商品
压力变送器、温度变送器、流量计积算仪、智能差压变送器。
|
|
|
