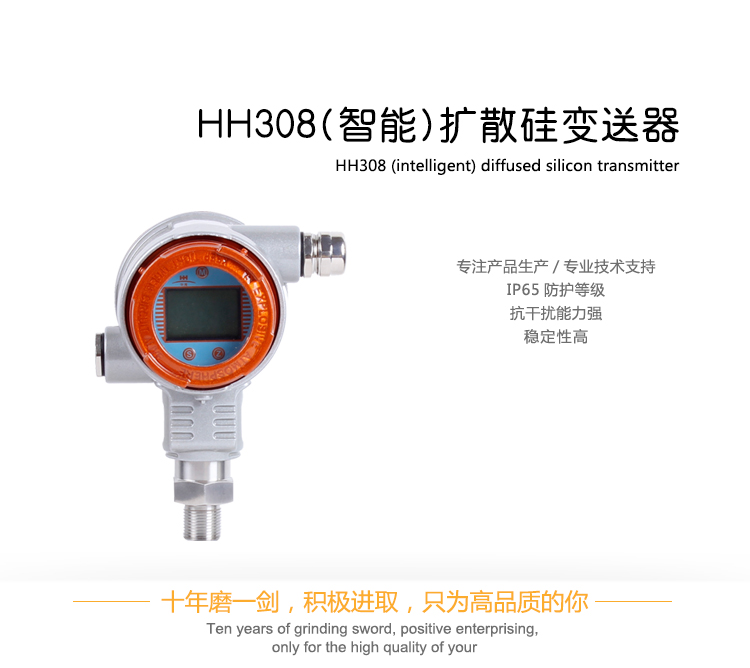

工作原理/working principle-----------------------------------------------------------◆◆
|
|
过程压力通过压力传感器将压力信号转换成电信号，经差分放大器、输出放大器放大后，再经V/A转换器的转换，转换为与输入液位成线性对应关系的4~20mA标准电流输出信号，转换为压力的大小。 |

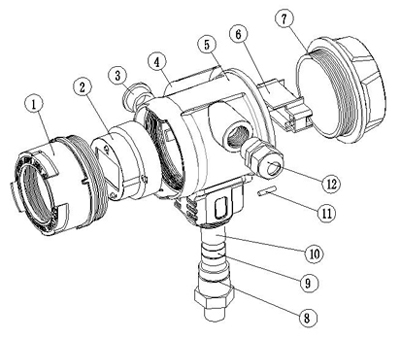

结构组成/Structural components-----------------------------------------------------◆◆
|
|
|
|
1 |
表头前盖 |
5 |
壳体 |
9 |
扩散硅传感器 |
|
2 |
表头 |
6 |
接线端子 |
10 |
压帽 |
|
3 |
金属闷盖 |
7 |
表头后盖 |
11 |
锁紧螺钉 |
|
4 |
铭牌标签 |
8 |
传感器过度件 |
12 |
防爆接头 |
|
产品特点/Product features------------------------------------------------------------◆◆
|
|
1、准确度高、稳定性好。除进口原装传感器已用激光修正外，还对整机在使用温度范围内的综合性温度漂移、非线性进行精细地补偿，因此在使用温度范围内非线性小，温度稳定性好。 |
|
2、可靠的机械保护IP65和防爆保护iaⅡCT5，可用于各种恶劣环境。 |
|
3、可用于测量粘稠、结晶和腐蚀性介质。 |
|
4、4~20mA DC标准电流信号输出，二线制工作，带负载抗干扰能力强。 |
|
5、体积小、重量轻，安装、调试、维护、使用方便。 |
|
6、选用高品质的传感器和专用V/I集成电路，外围器件少，可靠性高，维护简单轻松。 |
|
7、专用HART智能通讯，性能更加优越。 |
|
8、在线按键组态功能。 |
|
技术参数/Technical parameters-------------------------------------------------------◆◆
|
|
精度 |
0.1%F·S 0.25% F·S 0.5% F·S |
|
测量范围 |
-95KPa～60MPa间任选 |
|
测量介质 |
液体、气体、蒸汽 |
|
存贮温度 |
-40～125℃ |
|
电源电压 |
12~24V DC |
|
使用温度 |
-10～80℃ |
|
防腐材料 |
316L不锈钢 |
|
温度影响 |
＜0.02%/℃ |
|
负载电阻 |
≤750Ω |
|
过载能力 |
量程的1～2倍 |
|
机械保护 |
IP65 |
|
湿度 |
≤95%RH |
|
输出 |
二线制 4～20mA DC |
|
关联设备 |
EXZ231B型安全栅 |
|
重量 |
＜1Kg |
|
零点温度系数 |
小于0.02%/℃ |
|
满程温度系数 |
小于0.02%/℃ |
|
电源电压 |
24V DC |
|
防爆等级 |
iaⅡCT5 |
|

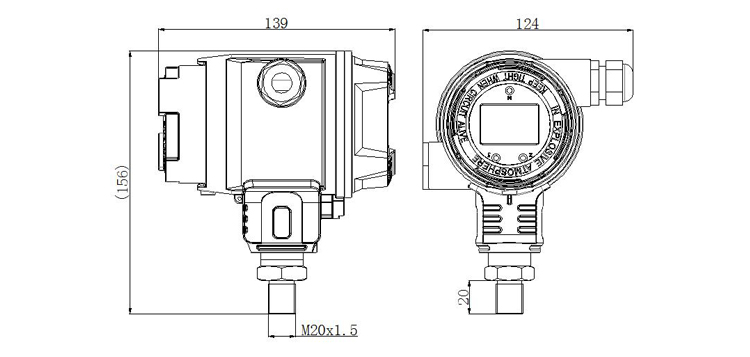

外形尺寸/Overall dimensions----------------------------------------------------------◆◆
|
 |
产品选型/product selection------------------------------------------------------------◆◆
|
|
1.选型图谱 |
|
无 |
S |
代号 |
名 称 |
|
模拟型 |
智能型 |
HH308 |
扩散硅压力变送器 |
|
|
代号 |
设计序号 |
|
|
A1 |
扩散硅传感器 |
|
|
B1 |
陶瓷传感器 |
|
|
C1 |
齐平膜传感器 |
|
|
D1 |
卫生型传感器 |
|
|
代号 |
压力类型 |
|
|
A |
******压力 |
|
|
G |
表压 |
|
|
S |
密封表压 |
|
|
代号 |
现场显示 |
|
|
1 |
无 |
|
|
2 |
3 1/2位LCD |
|
|
3 |
3 1/2位LED |
|
|
代号 |
测量范围 |
|
|
1 |
0～35KPa |
|
|
2 |
0～100KPa |
|
|
3 |
0～200KPa |
|
|
4 |
0～350KPa |
|
|
5 |
0～700KPa |
|
|
6 |
0～2.0Ma |
|
|
7 |
0～3.5Ma |
|
|
8 |
0～7Ma |
|
|
9 |
0～20Ma |
|
|
0 |
0～60Ma |
|
|
代号 |
精度 |
|
|
A |
0.1%F·S |
|
|
B |
0.25%F·S |
|
|
C |
0.5%F·S |
|
|
代号 |
安装方式 |
|
|
1 |
M20x1.5 |
|
|
2 |
1/2NPT |
|
|
3 |
法兰式（法兰，膜片可选） |
|
|
代号 |
防爆方式 |
|
|
N |
普通不防爆 |
|
|
I |
本安防爆 |
|
|
E |
隔离防爆 |
|
|
|
|
2.选型须知 |
|
1、测量压力范围； |
2、探头型号； |
|
3、压力类型：（表压、绝压）； |
4、精度等级：（0.5、0.25、0.1）； |
|
5、介子温度：0-10～80°C； |
6、显示形式：无显示、数字显示； |
|
7、安装方式：M20x1.5（螺纹）、法兰； |
8、供电方式：24V DC； |
|
9、输出信号：4-20mA； |
10、防护等级： |
|
11、防爆防护： |
12、其他配件 |
|
安装要求/Installation requirements--------------------------------------------------◆◆
|
|
1.安装事项 |
|
1、小于0.03MPa垂直安装、以免影响测量精度； |
|
2、安装过程中应使用扳手从变送器底部的六角螺帽处将变送器拧紧，避免直接旋动变送器上部进而造成连线断开。 |
|
|
|
2.注意事项 |
|
1.当收到产品时请检查包装是否完好，并核对变送器型号和规格是否 与您选购的产品相符； |
|
2.禁止测量与不锈钢不相兼容的介质； |
|
3.确保电源供电电压符合探头供电要求，电源的正、负与产品的正、负接线对应，确保压力源最高压力在该产品的量程范围内； |
|
4.在压力测量过程中，应缓慢加压和卸压，避免瞬间加至最高压或降至低压； |
|
5.在拆卸探头时确保设备已断开压力源，以免介质喷出发生事故。 |
|
6.本产品非防爆，在防爆区使用会引起严重的人身伤害和重大的物质损失； |
|
7.传感器属于精密器件，用户在使用时请不要自行拆解，更不能触碰膜片，以免造成产品损坏； |
|
接线指南/Wiring guide-----------------------------------------------------------------◆◆
|
 |
常见故障及解决方法/Common faults and Solutions------------------------------------◆◆
|
|
故障现象 |
原因分析 |
排除方法 |
|
变送器无输出信号 |
变送器未供电 |
给变送器接线图折正确供电 |
|
接线错误 |
|
在压力恒定时输出不规则跳跃 |
变送器外壳未接地 |
使用屏蔽线缆且屏蔽层接地
变送器外壳与大地可靠连接
|
|
现场射频干扰较强 |
|
未使用屏蔽线缆 |
|
变送器未接压力时，对应输出值不对 |
变送器未工作在其要求的环境下 |
将变送器移动规定的环境下工作或采取措施使环境负荷要求 |
|
变送器输出与测量压力不符 |
供电不正确 |
使供电电压为9-36VDC |
|
外接负载过大 |
调整外接负载 |
|
附件尺寸/Accessory size-------------------------------------------------------------◆◆
|
 |
|
焊管接头 |
底座 |
|
注：螺纹部分常规是M20x1.5, 可根据客户要求定制 |
|
|
|
|
|
