工作原理/working principle-----------------------------------------------------------◆◆
|
|

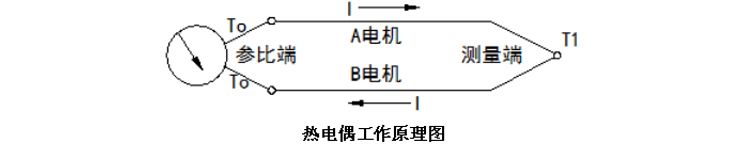

两种不同成分的导体两端经焊接、形成回路，直接测温端叫测量端，接线端子叫参比端。当测量端和参比端存在温差时，就会在回路中产生热电流，接上显示仪表，仪表上就指示出热电偶所产生的热电势的对应温度值。 |
|
|

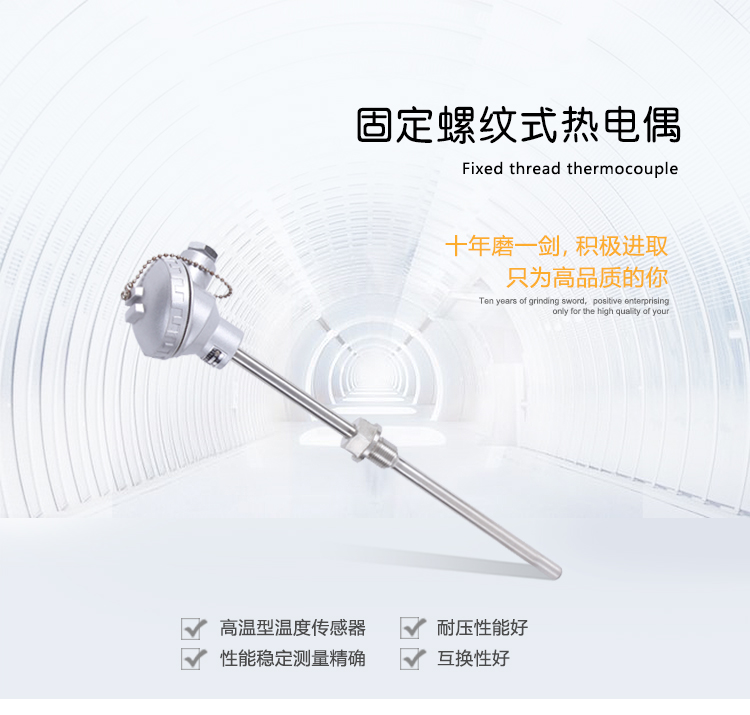

产品特点/Product features-----------------------------------------------------------◆◆
|
|
1.高温型温度传感器，常用于锅炉、干烧炉、烤箱等的温度测量。 |
|
2.机械强度、耐压性能好，适用于锅炉等高温场合使用。 |
|
3.可用于干烧等高温介质的测量，性能稳定测量精确。 |
|
4.全国统一设计产品，连接尺寸通用，互换性好。采用装配式结构，零件分解性好，维修方便。 |
|
产品结构/Product structure----------------------------------------------------------◆◆
|
|
从热电偶的测温原理可知，构成最基本的热电偶除了两根热电极材料外，还必须在热电极的两端按照要求制作成测量端和参比端，俗称“热端”和 “冷端”，这就是所谓的“两端”。 |
|
|
|
根据热电偶的不同用途，热端有绝缘型、多支分绝缘型、接壳型、露头型四种形式，冷端有密封和非密封两种形式。 |
|
|
|
热电偶一般由五部分构成，两根热电极（或叫偶丝）是构成热电偶的核心部分（第一部分测温元件），其它部分都是围绕它展开，为了保证回路中热电势不损失以准确传递被测温度信号，必须用绝缘材料使两热电极除两端点之外的其余部分之间，及其与外界之间有可靠的绝缘（第二部分绝缘材料）；为了保护绝缘材料和偶丝，延长热电偶的使用寿命，一般还设计有保护套管（第三部分保护管）；为了安装接线使用方便，同时适应各种使用场合，一般还设计有第四部分接线装置和第五部分安装固定装置。这些就是所谓的“五部”。根据不同用途，能够测温的最基本的热电偶（即热电偶芯），没有保护管和安装固定装置。装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 |
|
|
技术指标/Technical indicators--------------------------------------------------------◆◆
|
|
★测温范围和允许误差 |
|
热电偶类别 |
代号 |
分度号 |
测量范围℃ |
允许偏差△t℃ |
|
铂铑30-铂铑6 |
WRR |
B |
600~1700 |
±1.5℃或±0.25%t |
|
铂铑10-铂 |
WRP |
S |
0~1600 |
±1.5℃或±0.25%t |
|
镍铬-镍硅 |
WRN |
K |
0~1200 |
±2.5℃或±0.75%t |
|
镍铬-铜镍 |
WRE |
E |
0~800 |
±2.5℃或±0.75%t |
|
铜-铜镍 |
WRC |
T |
-40~350 |
±1℃或±0.75%t |
|
铁-铜镍 |
WRF |
J |
0~800 |
±2.5℃或±0.75%t |
|
镍铬硅-镍硅 |
WRM |
N |
0~1200 |
±2.5℃或±0.75%t |
|
|
注：“t”为感温元件的实测温度。 |
|
|
|
★稳定性 |
|
稳定性指热电偶随着使用时间的延长其热电特性的变化程度，是反映热电偶使用寿命的重要指标，是一项破坏性试验要求，只在产品型式试验时才做。具体规定为：在热电偶的长期使用的上限温度维持250小时后，热电势的变化量不超过测量精度全部偏差量的50%。如N型Ⅱ级精度的稳定性要求指标为：在1200℃维持250小时后，该热电偶试验前后热电势的变化量应小于9℃（1200×0.75%）。 |
|
性能 / 分度号 |
允许偏差 |
稳定性 |
|
Ⅰ |
Ⅱ |
Ⅲ |
Ⅰ |
Ⅱ |
|
K |
±1.5或0.4%t |
±2.5或0.75%t |
±2.5或1.5%t（-200~-40） |
在长期使用的上限温度维持250h后变化量≤0.4%t |
在长期使用的上限温度维持250h后变化量≤0.75%t |
|
N |
|
E |
|
J |
|
T |
±0.5或0.4%t |
±1.0或0.75%t |
±1.0或1.5%t |
|
|
|
S |
±1或±（1+（t-110）×0.3%） |
±1.5或0.25%t |
无 |
|
|
|
B |
无 |
±0.25%t |
±4或0.5%t |
|
|
|
|
|
|
★热响应时间 |
|
在温度出现阶跃变化时，热电偶的输出变化至相当于该变化的5%，所需要的时间称为热响应时间，用T0.5表示。 |
|
|
|
★热电偶公称压力 |
|
一般是指在工作温度下保护管所能承受的静态外压而不破裂。实际上，容许工作压力不仅与保护管材料、直径、壁厚有关。还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。 |
|
|
|
★热电偶最小置入深度 |
|
应不小于其保护管外径的8-10倍（特殊产品例外）。 |
|
|
|
★热电偶绝缘电阻（常温） |
|
常温绝缘电阻的试验电压为直流500V±50V，测量常温绝缘电阻的大气条件为温度15-35℃，响对湿度45%，大气压力86-106kPa。 |
|
a、对于长度超过1米的热电偶它的常温绝缘电阻值与其长度的乘积应不小于100MΩ.m。 即：Rr.L≥100Ω.m L≥1m |
|
式中：Rr-热电偶的常温绝缘电阻值， M Ω |
|
|
L-热电偶的长度， m。 |
|
|
b、对于长度等于或不足1米的热电偶，它的常温绝缘电阻值应不小于100M Ω。 |
|
|
|
★上限温度绝缘电阻 |
|
热电偶的上限温度绝缘电阻应不小于下表规定： |
|
上限温度tm℃ |
试验温度t℃ |
电阻值MΩ |
|
100≤tm＜300 |
t=tm |
10 |
|
300≤tm＜500 |
t=tm |
2 |
|
500≤tm＜850 |
t=tm |
0.5 |
|
850≤tm＜1000 |
t=tm |
0.08 |
|
1000≤tm＜1300 |
t=tm |
0.02 |
|
tm＞1300 |
t=1300 |
0.02 |
|
测温元件选型说明/Selection of temperature measuring element---------------------◆◆
|
|
类别 |
标记 |
分度号 |
材质 |
测温范围℃ |
性能特点 |
|
新 |
旧 |
优点 |
缺点 |
|
热电偶 |
K |
N |
K |
镍铬-镍硅 |
-40~1200 |
热电势线性好，稳定性好，抗氧化性好，是使用最广泛的测温元件 |
不适用于还原气氛，受时效变化和短程有序结构变化影响 |
|
N |
M |
N |
镍铬硅-镍硅 |
-40~1250 |
具备K型热电偶全部优点，短程有序结构变化影响小 |
不适用还原性气氛，受时效变化影响 |
|
E |
E |
E |
镍铬-康铜 |
-40~900 |
在现有热电偶中，热电势率最高，灵敏度高，两级非磁性 |
不适用于还原性气氛，热导率低，具有微滞后现象 |
|
J |
F |
J |
铁-康铜 |
-40~750 |
可用于还原性气氛，热电势较K高 |
铁易生锈，热电特性漂移大 |
|
T |
C |
T |
铜-康铜 |
-40~350 |
可用于还原性气氛，热电势线性好，低温特性好。稳定性好 |
使用温度低，正极铜易氧化，热传导误差大 |
|
S |
P |
S |
铂铑10-铂 |
0~1600 |
适用于氧化性气氛，在真空中可短时使用。精度高、稳定性好不受时效变化影响，抗氧化、耐化学腐蚀，可作标准热电偶 |
不适用于还原性气氛（尤其是H2、金属蒸气）和真空环境，价格高，灵敏度低，热电动势的线性不好 |
|
B |
R |
B |
铂铑30-铂铑6 |
600~1700 |
适用于1000℃以上，热电势较小，可不用补偿导线，抗氧化耐化学腐蚀 |
不能用于600℃以下，灵敏度低，热电势的线性不好 |
|
产品选型/product selection-----------------------------------------------------------◆◆
|
  |

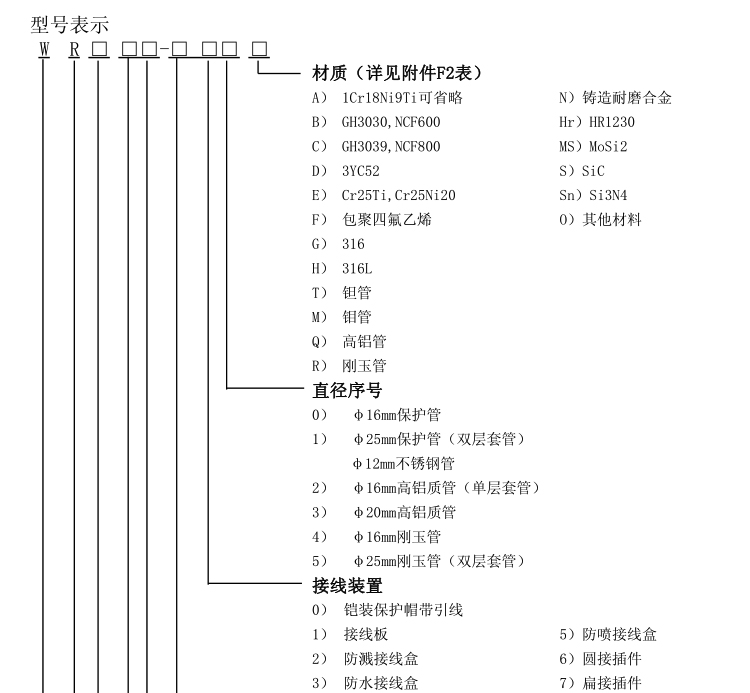

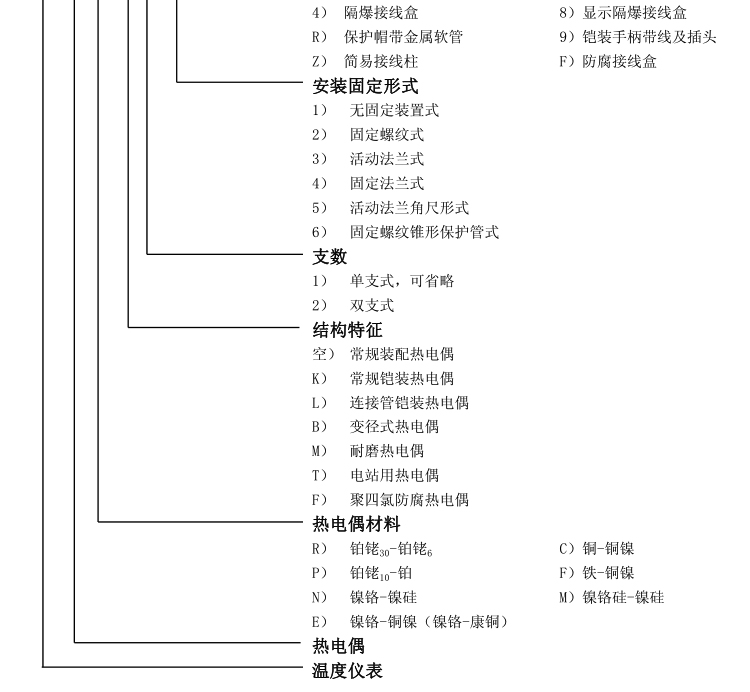

型号规格/type specification-----------------------------------------------------------◆◆
|
|
热电偶类别 |
产品型号 |
分度号 |
测温范围℃ |
保护管材料 |
|
单支镍铬-镍硅 |
WRN-230 |
K |
0-800 |
1Cr18Ni9Ti |
|
双支镍铬-镍硅 |
WRN2-230 |
0-1000 |
1Cr25Ni20 |
|
单支镍铬-铜镍 |
WRE-230 |
E |
0-600 |
1Cr18Ni9Ti |
|
双支镍铬-铜镍 |
WRE2-230 |
|
单支铜-铜镍 |
WRC-230 |
T |
-40-350 |
1Cr18Ni10Ti |
|
双支铜-铜镍 |
WRC2-230 |
|
单支铁-铜镍 |
WRF-230 |
J |
0-600 |
1Cr18Ni11Ti |
|
双支铁-铜镍 |
WRF2-230 |
|
单支镍铬硅-镍硅 |
WRM-230 |
N |
0-800 |
1Cr18Ni9Ti |
|
双支镍铬硅-镍硅 |
WRM2-230 |
0-1000 |
1Cr25Ni20 |
|
信号类型/Signal type------------------------------------------------------------------◆◆
|
|
根据传输距离、二次仪表需求，可以确定产品的信号输出类型 |
 |

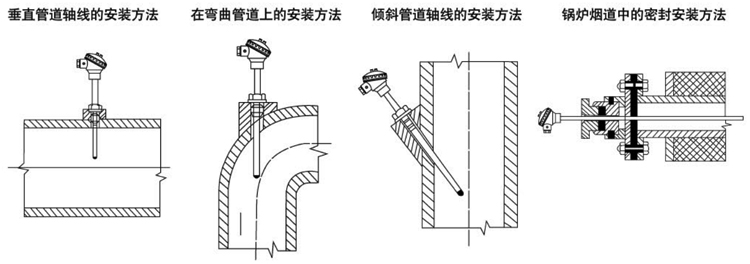

安装方式/Installation requirements--------------------------------------------------◆◆
|
|
|
