工作原理/working principle-----------------------------------------------------------◆◆
|
|
隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度、橡胶密封圈的热稳定性符合国家防爆标准，所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。 |
|
由于产品采用上述防爆特殊结构，使产品完全符合使用在dⅡBT4或dⅡCT6防爆温度级别区间范围内，只要用户严格遵守产品使用规则，产品就能达到可靠的防爆效果。 |
产品特点/Product features-----------------------------------------------------------◆◆
|
|
工业用隔爆热电阻是一种温度传感器。在工业自控系统中应用极广，通过温度传感器，可将控制对象的温度参数变成电信号，传递给显示、记录和调节仪表，对系统实行检测、调节和控制。 |
产品结构/Product structure----------------------------------------------------------◆◆
|
|
隔爆热电阻和装配式热电阻的结构，原理基本相同，所区别的是隔爆型产品的接线盒（外壳）在设计上采用防爆特殊的结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度、橡胶密封圈的热稳定性符合国家防爆标准。 |
|
|
|

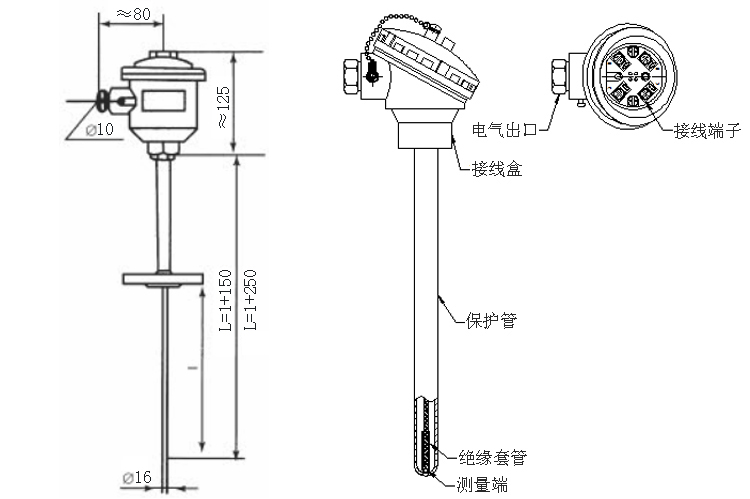

隔爆式热电阻主要由接线盒、保护管、接线端子、绝缘套管和感温元件组成基本结构，并配以各种安装固定装置组成。 |
|
|
技术指标/Technical indicators--------------------------------------------------------◆◆
|
|
★温度测量范围和允许误差 |
|
型号 |
分度号 |
测温范围℃ |
精度等级 |
允许偏差△t℃ |
|
WZP
WZP2
WZPK
WZPK2
|
Pt100 |
-200～500 |
A级 |
±＜650℃ ±（0.15+0.002∣t∣）
|
|
B级 |
-200～800℃时允差±（0.30+0.005∣t∣） |
|
|
注：“t”为感温元件实测温度为******值，双支铂电阻只供应B级。 |
|
|
“*”A级为特殊订货 |
|
|
|
|
★公称压力 |
|
一般是指在常温下，保护管所能承受的静态外压而不破裂，试验压力一般采用公称压力的1.5倍。实际上允许公称压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速、种类有关。 |
|
|
|
★热电阻绝缘电阻 |
|
常温绝缘电阻的试验电压可取直流10～100V任意值，环境温度应在15～35℃范围内，相对温度应不大于80%。常温绝缘电阻值应不小于100MΩ。 |
|
|
|
★热电阻允许通过电流 |
|
通过铂电阻的测量电流******不超过5mA |
|
|
|
★防爆类型和级组 |
|
防爆级组：dⅡBT4或dⅡCT4；dⅡBT6或dⅡCT6 |
|
外壳防护等级：IP54 |
|
|
|
★隔爆型热电阻的防爆标志表示方法 |
 |
|
|
|
★电气设备的类别、级别和温度组别说明 |
|
电气设备分为二类：Ⅱ类—煤矿金用电气设备 |
|
|
|
|
|
温度组别 |
允许最高表面温度℃ |
|
T1 |
450 |
|
T2 |
300 |
|
T3 |
200 |
|
T4 |
135 |
|
T5 |
100 |
|
T6 |
85 |
|
|
|
|
★防爆等级 |
|
隔爆热电阻的防爆等级按其适用于爆炸性气体混合物******安全间隙分为A、B、C三级。 |
|
|
|
★温度组别 |
|
隔爆热电阻的温度组别按其外露部分最高表面温度分为T1～T6六组。 |
|
|
|
★ 隔爆铂电阻的可燃气体、蒸汽级别、温度组别请参照隔爆热电偶举例表格。 |
测温元件选型说明/Selection of temperature measuring element---------------------◆◆
|
|
类别 |
标记 |
分度号 |
材质 |
测温范围℃ |
性能特点 |
|
新 |
旧 |
优点 |
缺点 |
|
热电偶 |
K |
N |
K |
镍铬-镍硅 |
-40~1200 |
热电势线性好，稳定性好，抗氧化性好，是使用最广泛的测温元件 |
不适用于还原气氛，受时效变化和短程有序结构变化影响 |
|
N |
M |
N |
镍铬硅-镍硅 |
-40~1250 |
具备K型热电偶全部优点，短程有序结构变化影响小 |
不适用还原性气氛，受时效变化影响 |
|
E |
E |
E |
镍铬-康铜 |
-40~900 |
在现有热电偶中，热电势率最高，灵敏度高，两级非磁性 |
不适用于还原性气氛，热导率低，具有微滞后现象 |
|
J |
F |
J |
铁-康铜 |
-40~750 |
可用于还原性气氛，热电势较K高 |
铁易生锈，热电特性漂移大 |
|
T |
C |
T |
铜-康铜 |
-40~350 |
可用于还原性气氛，热电势线性好，低温特性好。稳定性好 |
使用温度低，正极铜易氧化，热传导误差大 |
|
S |
P |
S |
铂铑10-铂 |
0~1600 |
适用于氧化性气氛，在真空中可短时使用。精度高、稳定性好不受时效变化影响，抗氧化、耐化学腐蚀，可作标准热电偶 |
不适用于还原性气氛（尤其是H2、金属蒸气）和真空环境，价格高，灵敏度低，热电动势的线性不好 |
|
B |
R |
B |
铂铑30-铂铑6 |
600~1700 |
适用于1000℃以上，热电势较小，可不用补偿导线，抗氧化耐化学腐蚀 |
不能用于600℃以下，灵敏度低，热电势的线性不好 |
|
产品选型/product selection-----------------------------------------------------------◆◆
|
 |

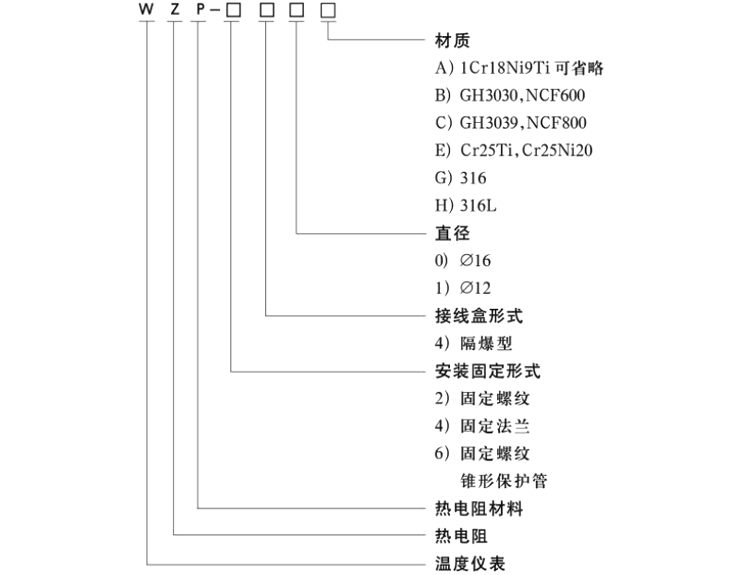

型号规格/type specification-----------------------------------------------------------◆◆
|
|
类别 |
型号 |
分度号 |
测量范围 ℃ |
保护管直径D |
 |
|
铂热电阻 |
WZP-44SA |
Pt10 Pt100 |
-200～500 |
1Cr18Ni9Ti不锈钢或 0Cr18Ni 12Mo2Ti |
|
WZP2-44SA |
|
适用介质/Applicable medium----------------------------------------------------------◆◆
|
|
★可燃性气体、蒸汽的防爆级别和温度组别： |
|
序 |
防爆等级ⅡA |
防爆等级ⅡB |
|
介质名称 |
温度组别 |
介质名称 |
温度组别 |
|
1 |
甲烷，乙烷，丙烷，动力苯 |
T1 |
丙炔 |
T1 |
|
2 |
苯，甲苯，二甲苯，三甲苯 |
环丙烯 |
|
3 |
苯酚，甲酚，双苪酮醇 |
氰化氢 |
|
4 |
丙酮，二丁酮，二戊酮，二已酮 |
氢 |
|
5 |
醋酸，醋酸甲脂，氯乙烷，溴乙烷 |
丙烯酯 |
|
6 |
氯乙烯，二氯乙烯，三氯甲苯 |
焦炉煤气 |
|
7 |
二氯甲烷，二氯丙烷，氯苯，氨 |
水煤气 |
|
8 |
一氧化碳，苄基氯，二氯苯 |
乙烯 |
T2 |
|
9 |
甲苯胺，三乙胺，吡啶 |
丁二烯 |
|
10 |
乙晴，亚晴酸乙酯 |
一环氧丙烷 |
|
11 |
苯乙烯，甲基苯乙烯，萘 |
一二恶烷 |
|
12 |
丁烷，环戊烷，甲基环戊烷 |
T2 |
一三恶烷 |
|
13 |
异丙苯，甲基，甲醇至丁醇 |
丙烯酸甲脂 |
|
14 |
甲基丙烯酸甲脂，乙酰基醋酸乙酯 |
丙烯酸乙脂 |
|
15 |
正丙胺，正丁胺，苯胺，NN二甲基苯胺 |
呋喃 |
|
16 |
甲酸甲脂，甲酸乙酯 |
二甲醚 |
T3 |
|
17 |
二氯乙烷，烯丙基氯，氯乙醇，噻吩 |
四氢糠醇 |
|
18 |
甲胺，二甲胺，二乙胺 |
硫化氢 |
|
19 |
乙酰丙酮，环乙醇，硝基甲烷，硝基乙烷 |
丙烯醛 |
|
20 |
丙烯，乙苯，醋酸甲脂至醋酸戊脂 |
T3 |
丁烯醛 |
|
21 |
甲基环已烷，松节油，石脑油 |
四氢呋喃 |
|
22 |
戊烷至癸烷，环已烷，萘烷，环已胺 |
乙基甲基醚 |
T4 |
|
23 |
乙基环已烷，乙基环丁烷，乙基环戊烷 |
二乙醚 |
|
24 |
石油，汽油，柴油，煤油，煤焦油 |
二丁醚 |
|
25 |
戊醇，已醇，环已醇，甲基环已醇 |
环氧乙烷 |
|
26 |
氯丙烷，氯丁烷，溴丁烷 |
四氟乙烯 |
|
27 |
乙酰氯，乙硫醇，四氢噻吩 |
二硫化碳 |
T5 |
|
28 |
乙醛，三甲胺 |
T4 |
硝酸乙脂 |
T6 |
|
信号类型/Signal type------------------------------------------------------------------◆◆
|
|
根据传输距离、二次仪表需求，可以确定产品的信号输出类型 |
 |

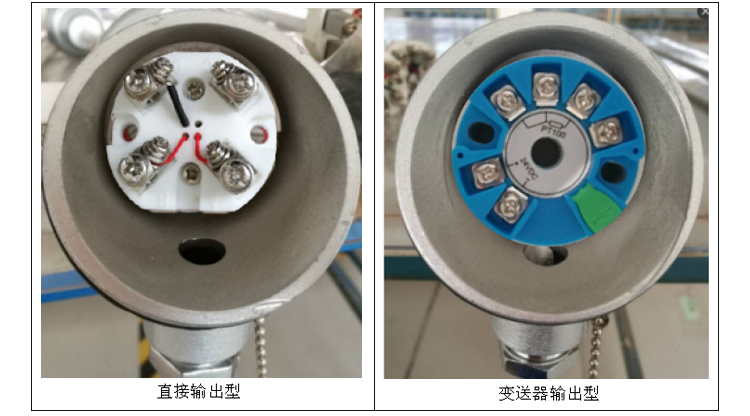

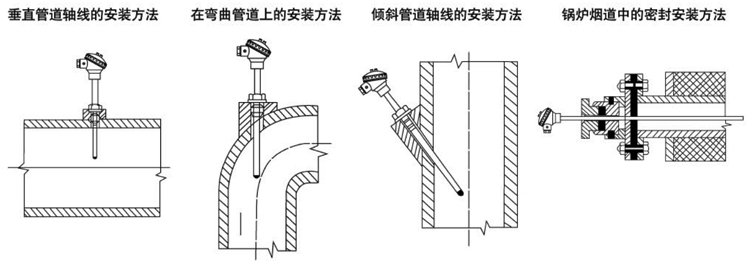

安装方式/Installation requirements--------------------------------------------------◆◆
|
|
|
|
|
