工作原理/working principle-----------------------------------------------------------◆◆
|
|
隔爆热电偶与装配式热电偶的结构、原理基本相同，所区别的是，隔爆型产品接线盒（外壳）在设计上采用防爆特殊结构，接线盒用高强度铝合金压铸而成，并具有足够的内部空间、壁厚和机械强度，橡胶密封圈的热稳定性均符合国家防爆标准。所以，当接线盒内部的爆炸性混合气体发生爆炸时，其内压不会破坏接线盒，而由此产生的热能不能向外扩散、传爆。 |
产品特点/Product features-----------------------------------------------------------◆◆
|
|
1.按符合国际IEC标准的******防爆规程GB3836设计； |
|
2.采用两腔式隔爆结构,更换测温元件简便,使用安全可靠； |
|
3.隔爆标志dⅡCT6,适用于ⅡC级以下,引燃温度T6以上,含爆炸性气体场合的温度测量。 |
|
|
注意事项:维修维护时请断电操作 |
|

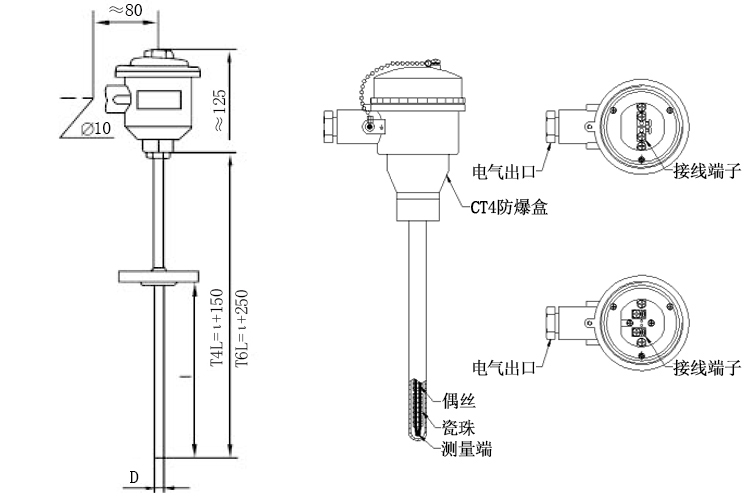

产品结构/Product structure----------------------------------------------------------◆◆
|
|
从热电偶的测温原理可知，构成最基本的热电偶除了两根热电极材料外，还必须在热电极的两端按照要求制作成测量端和参比端，俗称“热端”和 “冷端”，这就是所谓的“两端”。 根据热电偶的不同用途，热端有绝缘型、多支分绝缘型、接壳型、露头型四种形式，冷端有密封和非密封两种形式。 |
|
|
|
热电偶一般由五部分构成，两根热电极（或叫偶丝）是构成热电偶的核心部分（第一部分测温元件）， 其它部分都是围绕它展开，为了保证回路中热电势不损失以准确传递被测温度信号，必须用绝缘材料使两热电极除两端点之外的其余部分之间，及其与外界之间有可靠的绝缘（第二部分绝缘材料）；为了保护绝缘材料和偶丝，延长热电偶的使用寿命，一般还设计有保护套管（第三部分保护管）；为了安装接线使用方便，同时适应各种使用场合，一般还设计有第四部分接线装置和第五部分安装固定装置。这些就是所谓的“五部”。 |
|
|
|
根据不同用途，能够测温的最基本的热电偶（即热电偶芯），没有保护管和安装固定装置 。 装配式热电偶主要由接线盒、保护管、绝缘套管、接线端子、热电极组成基本结构，并配以各种安装固定装置组成。 |
|
|
|
|
技术指标/Technical indicators--------------------------------------------------------◆◆
|
|
型号 |
分度号 |
测量范围 |
精度等级 |
允许偏差△t℃ |
|
WRN、WRNK |
K |
0~800 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRN2、WRNK2 |
|
WRE、WREK |
E |
0~600 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRE2、WREK2 |
|
WRC、WRCK |
T |
-40~350 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRC2、WRCK2 |
|
WRF、WRFK |
J |
0~600 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRF2、WRFK2 |
|
WRM、WRMK |
N |
0~800 |
Ⅱ |
±2.5℃或±0.75%t |
|
WRM2、WRMK2 |
|
|
注：“t”感温元件的实测温度。Ⅰ、Ⅲ级精度为特殊订货。 |
|
|
|
★热晌应时间 |
|
在温度出现阶跃变化时，热电偶的输出变化至相当于该阶跃变化的50%所需要的时间，称为热响应时间，用T0.5表示。 |
|
|
|
★公称压力 |
|
一般是指常温下，保护管所能承受的静态外压而不破裂，试验压力表一般采用公称压力的1. 5倍，实际上，允许工作压力不仅与保护管材料、直径、壁厚有关，而且还与其结构形式、安装方法、置入深度以及被测介质的流速和种类等有关。 |
|
|
|
★热电偶绝缘电阻 |
|
常温绝缘电阻的试验电压为直流500V土50V，测量常温绝缘电阻的大气条件为温度 15~35℃，相对湿度45%，大气压力86~106kPa。 |
|
对于长度超过1米的热电偶，它的常温绝缘电阻值与其长度的乘积应不小于100MΩ。 即： R r- L > 100M Ω L>l m |
|
式中：R r－热电偶的常温绝缘电阻值，M Ω； |
|
|
L－热电偶的长度，m。 |
|
对于长度等于或不足l米的热电偶，它的常温绝缘电阻值应不小于100MΩ。 |
|
|
|
★铠装热电偶（绝缘式）的绝缘电阻 |
|
在环境温度为20±15℃，相对温度不大于80% 时，热电极与外套管之间的绝缘电阻应大于等于 1000MΩ-M*，试验电压为直流500V。（*绝缘电阻 MΩ -M表示，即为常温绝缘电阻与铠装热电偶长度的乘积）。 |
|
|
|
★防爆类型和级组 |
|
防爆级组 ：d II BT4 或 d II CT4 |
|
|
|
d II BT6 或 d II CT6 |
|
外壳防护等级 ：IP65 |
|
|
|
★隔爆型热电偶的防爆标志表示方法 |
 |
|
|
|
★电气设备的类别、级别和温度组别说明 |
|
电气设备分为两大类：Ⅰ类-煤矿井下用电气设备 |
|
|
|
|
|
|
|
★防爆等级 |
|
隔爆型热电偶的防爆等级按适用于爆炸性气体混合物******安全间隙或最小点燃电流比分为A、B、C三级。 |
|
|
|
★温度组别 |
|
隔爆型热电偶的温度组别按其外露部分最高表面温度分为T1~T6六组。 |
|
温度组别 |
允许最高表面温度℃ |
|
T1 |
450 |
|
T2 |
300 |
|
T3 |
200 |
|
T4 |
135 |
|
T5 |
100 |
|
T6 |
85 |
|
|
|
|
★热电偶最小置入深度 |
|
应不小于其保护管外径的8-10倍（特殊产品除外）。 |
测温元件选型说明/Selection of temperature measuring element---------------------◆◆
|
|
类别 |
标记 |
分度号 |
材质 |
测温范围℃ |
性能特点 |
|
新 |
旧 |
优点 |
缺点 |
|
热电偶 |
K |
N |
K |
镍铬-镍硅 |
-40~1200 |
热电势线性好，稳定性好，抗氧化性好，是使用最广泛的测温元件 |
不适用于还原气氛，受时效变化和短程有序结构变化影响 |
|
N |
M |
N |
镍铬硅-镍硅 |
-40~1250 |
具备K型热电偶全部优点，短程有序结构变化影响小 |
不适用还原性气氛，受时效变化影响 |
|
E |
E |
E |
镍铬-康铜 |
-40~900 |
在现有热电偶中，热电势率最高，灵敏度高，两级非磁性 |
不适用于还原性气氛，热导率低，具有微滞后现象 |
|
J |
F |
J |
铁-康铜 |
-40~750 |
可用于还原性气氛，热电势较K高 |
铁易生锈，热电特性漂移大 |
|
T |
C |
T |
铜-康铜 |
-40~350 |
可用于还原性气氛，热电势线性好，低温特性好。稳定性好 |
使用温度低，正极铜易氧化，热传导误差大 |
|
S |
P |
S |
铂铑10-铂 |
0~1600 |
适用于氧化性气氛，在真空中可短时使用。精度高、稳定性好不受时效变化影响，抗氧化、耐化学腐蚀，可作标准热电偶 |
不适用于还原性气氛（尤其是H2、金属蒸气）和真空环境，价格高，灵敏度低，热电动势的线性不好 |
|
B |
R |
B |
铂铑30-铂铑6 |
600~1700 |
适用于1000℃以上，热电势较小，可不用补偿导线，抗氧化耐化学腐蚀 |
不能用于600℃以下，灵敏度低，热电势的线性不好 |
|
产品选型/product selection-----------------------------------------------------------◆◆
|
  |
型号规格/type specification-----------------------------------------------------------◆◆
|
|
型 号 |
分度号 |
测量范围 （℃） |
保护管 直径D（mm） |
 |
|
|
K |
0～800 |
Φ8
Φ6
Φ5
|
|
|
E |
0～600 |
|
|
T |
-40～+350 |
|
|
J |
0～800 |
|
|
N |
0～1200 |
|
|
*特殊规格订货须经双方协商决定 |
|
|
|

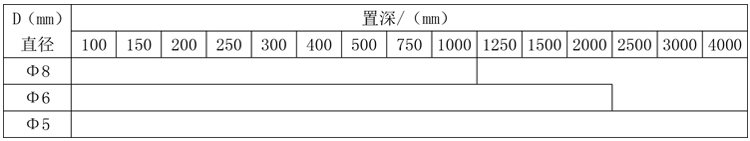

★隔爆型铠装热电偶规格表 |
 |
适用介质/Applicable medium----------------------------------------------------------◆◆
|
|
★可燃性气体、蒸汽的防爆级别和温度组别： |
|
序 |
防爆等级ⅡA |
防爆等级ⅡB |
|
介质名称 |
温度组别 |
介质名称 |
温度组别 |
|
1 |
甲烷，乙烷，丙烷，动力苯 |
T1 |
丙炔 |
T1 |
|
2 |
苯，甲苯，二甲苯，三甲苯 |
环丙烯 |
|
3 |
苯酚，甲酚，双苪酮醇 |
氰化氢 |
|
4 |
丙酮，二丁酮，二戊酮，二已酮 |
氢 |
|
5 |
醋酸，醋酸甲脂，氯乙烷，溴乙烷 |
丙烯酯 |
|
6 |
氯乙烯，二氯乙烯，三氯甲苯 |
焦炉煤气 |
|
7 |
二氯甲烷，二氯丙烷，氯苯，氨 |
水煤气 |
|
8 |
一氧化碳，苄基氯，二氯苯 |
乙烯 |
T2 |
|
9 |
甲苯胺，三乙胺，吡啶 |
丁二烯 |
|
10 |
乙晴，亚晴酸乙酯 |
一环氧丙烷 |
|
11 |
苯乙烯，甲基苯乙烯，萘 |
一二恶烷 |
|
12 |
丁烷，环戊烷，甲基环戊烷 |
T2 |
一三恶烷 |
|
13 |
异丙苯，甲基，甲醇至丁醇 |
丙烯酸甲脂 |
|
14 |
甲基丙烯酸甲脂，乙酰基醋酸乙酯 |
丙烯酸乙脂 |
|
15 |
正丙胺，正丁胺，苯胺，NN二甲基苯胺 |
呋喃 |
|
16 |
甲酸甲脂，甲酸乙酯 |
二甲醚 |
T3 |
|
17 |
二氯乙烷，烯丙基氯，氯乙醇，噻吩 |
四氢糠醇 |
|
18 |
甲胺，二甲胺，二乙胺 |
硫化氢 |
|
19 |
乙酰丙酮，环乙醇，硝基甲烷，硝基乙烷 |
丙烯醛 |
|
20 |
丙烯，乙苯，醋酸甲脂至醋酸戊脂 |
T3 |
丁烯醛 |
|
21 |
甲基环已烷，松节油，石脑油 |
四氢呋喃 |
|
22 |
戊烷至癸烷，环已烷，萘烷，环已胺 |
乙基甲基醚 |
T4 |
|
23 |
乙基环已烷，乙基环丁烷，乙基环戊烷 |
二乙醚 |
|
24 |
石油，汽油，柴油，煤油，煤焦油 |
二丁醚 |
|
25 |
戊醇，已醇，环已醇，甲基环已醇 |
环氧乙烷 |
|
26 |
氯丙烷，氯丁烷，溴丁烷 |
四氟乙烯 |
|
27 |
乙酰氯，乙硫醇，四氢噻吩 |
二硫化碳 |
T5 |
|
28 |
乙醛，三甲胺 |
T4 |
硝酸乙脂 |
T6 |
|
信号类型/Signal type------------------------------------------------------------------◆◆
|
|
根据传输距离、二次仪表需求，可以确定产品的信号输出类型 |
 |
