产品概述/Product overview----------------------------------------------------------◆◆
|
|

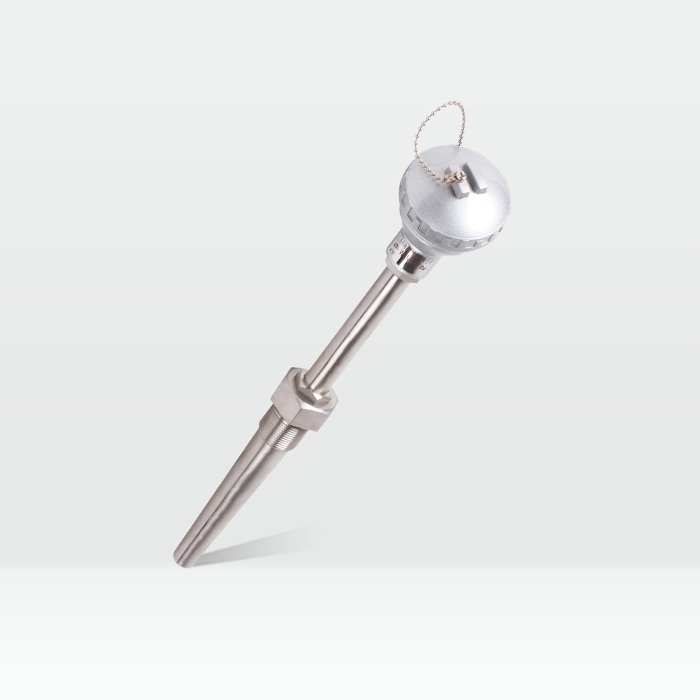

热套式热电偶主要用于测量蒸汽管道及锅炉温度。 |
|
|
|
热电偶采用热套保护管与电偶可分离方式，使用时，用户可将热套焊接或机械固定在设备上，然后装上电偶就可工作，它的优点是提高了保护管的工作压力和使用寿命，又便于电偶的维修或更换，目前这种结构形式被国外广泛采用。 |
|
|
|
本公司生产的热套保护管采用引进设备和深盲孔技术加工而成，端部不用焊接，提高了热套保护管的强度和使用寿命。 |
|
|
|
热套式热电偶产品有五种不同结构和安装方式，用户可根据不同的温度、压力及蒸汽流速来选用，安装尺寸及方式参照EBASCO规范。 |
|

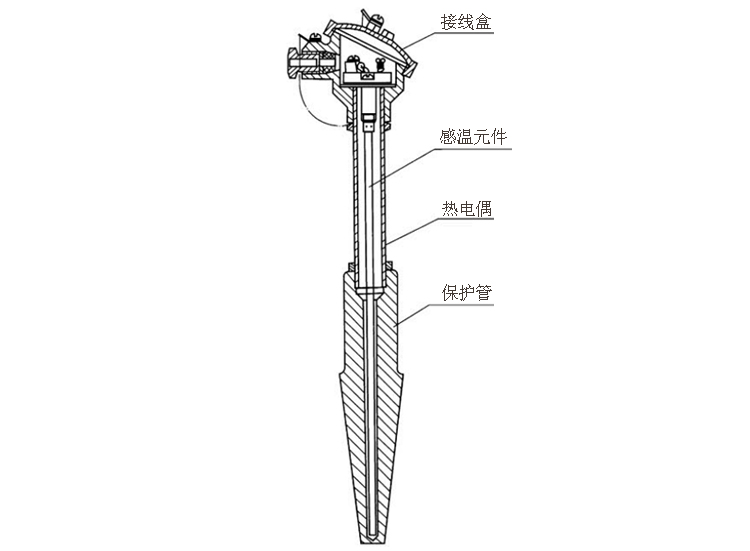

产品结构/Product structure----------------------------------------------------------◆◆
|
 |
热电偶感温元件/Thermocouple temperature sensor---------------------------------◆◆
|
|
用途：可作热电偶直接使用，亦可作为热套式热电偶维修更换元件使用。 |
|
名称 |
型号 |
分度号 |
长度Lmm |
 |
|
单支感温元件 |
WRNT-001 |
K |
|
250 |
800 |
|
300 |
850 |
|
350 |
900 |
|
400 |
950 |
|
450 |
1000 |
|
500 |
1050 |
|
550 |
1400 |
|
600 |
2270 |
|
700 |
3200 |
|
750 |
3500 |
|
|
双支感温元件 |
WRNT2-001 |
|
单支感温元件 |
WRET-001 |
E |
|
双支感温元件 |
WRET2-001 |
|

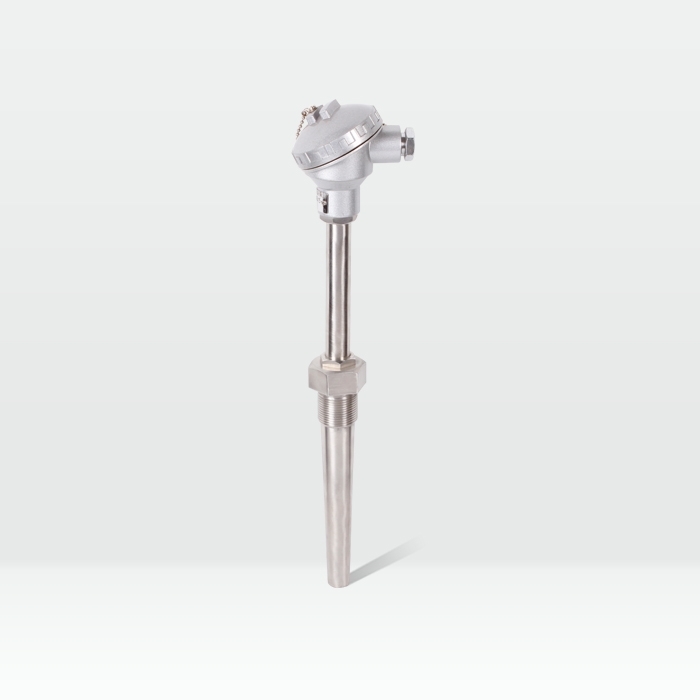

低温低压热电偶/low temperature low pressure thermocouple-----------------------◆◆
|
|
名称 |
型号 |
分度号 |
测温范围 |
公称压力 |
流速 |
保护管材料 |
 |
|
单支热电偶 |
WRNR-15 |
K |
0～260℃ |
≤2MPa |
≤9m/s |
保护管（Ⅲ） M33×2 |
|
WRER-15 |
E |
|
双支热电偶 |
WRNR2-15 |
K |
|
WRER2-15 |
E |
|
单支热电偶 |
WRNR-15A |
K |
保护管（Ⅳ） ZG1”(NPT”) |
|
WRER-15A |
E |
|
双支热电偶 |
WRNR2-15A |
K |
|
WRER2-15A |
E |
|
|
保护管材料：1Cr18Ni9Ti不锈钢 |
|
置入深度I（mm）：50、100、150、200、250、300、400、450、500。 |
|
I≤250mm，保护管可用于600℃。 |
|

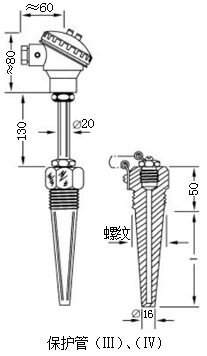

注：常规产品H=130mm，当产品用于冷凝器时H=2000或2500mm。 |
|

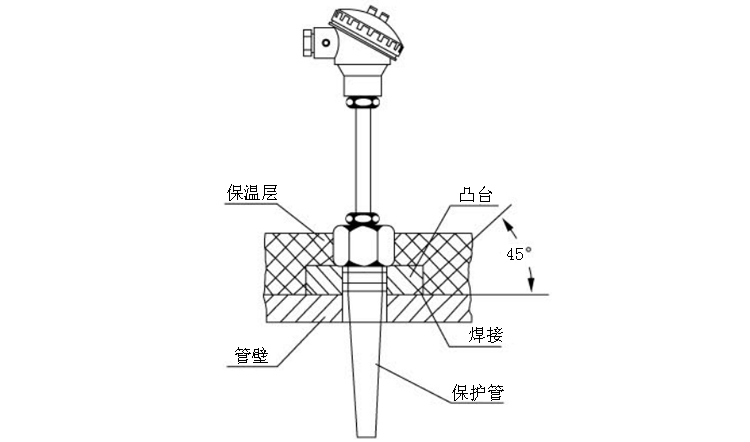

安装方式/Installation mode-----------------------------------------------------------◆◆
|
 |
|
|
