1、传感器原理 |
|
传感器实际上是一种液体流速测量仪表。它是应用法拉第感应定律的原理制成的流速测量仪表。图1 是插入型流量计基本工作原理的示意图。用长杆将小的电磁流量传感器插入到被测量管道中规定位置，导电流体垂直流过传感器工作磁场时（转换器向传感器提供励磁电流时，在励磁线圈构成的励磁系统中产生工作磁场），相当导体在磁场中作切割磁力线运动。根据法拉第感应定律，在导体的两端产生感应电动势。感应电动势由接触流体的一对电极来检测。电动势的大小与磁感应强度B、两极间距离L 和流体的平均流速呈正比。即 E=B·L·V(伏) |
|
式中：E——感应电动势，V； B——磁场强度，T； L——两电极间距离，m； |
|
V——流过传感器的流速（亦即代表被测管道规定插入点的质点流速），m/s |
|
K——系数。 |
|
 |
|
|
2.电路工作原理 |
|
|
 |
|
|
|
3、结构组成
1.电极 2.探头壳体 3. 带阀门安装连接座/螺纹底座 4.连接法兰/螺纹接头 5.转换器 6.接地螺钉
|
 |
|
1.传感器内无活动部件，结构简单，刚性强，工作寿命长。 |
|
2.传感器探头采用******工艺制作，大大提高产品稳定性。 |
|
3.插入式电磁结构可在低压或带压情况下不停水方便的安装、拆卸。因此非常适用于现有管道的流体测量和便于仪表的维护、修理。 |
|
4. 测量精度不受被测介质的温度、压力、密度、粘度、电导率（只要电导率大于20μs/cm）等物理参数变化的影响；传感器几乎无压力损失，能量损耗极低。 |
|
5.较一般流量计的制造成本和安装费用低。特别适于大中口径管道流量测量。 |
|
6. 有法兰式和螺纹式两种安装结构可选。 |
|
 |
1、主要技术参数
|
型号 |
Focmag3401 |
Focmag3402 |
|
公称通经 |
DN150-DN800 |
DN200-DN1800 |
|
基本误差 |
±2.0%F.S |
|
流速范围 |
0.5m/s-10m/s |
|
环境温度 |
-20-60℃ |
|
介质温度 |
-20-80℃ |
|
连接方式 |
法兰连接 DN40 PN1.6MPa |
螺纹连接 1½NPT |
|
工作压力 |
0.25MPa-1.6MPa |
|
输出信号 |
电流输出：4-20mA 频率输出：0-5kHz |
|
消耗功率 |
≤15W |
|
供电电源 |
220V AC 50HZ、24V DC |
|
电极材质 |
316L |
|
通信接口 |
RS-485;HART |
|
安装形式 |
一体式；分体式 |
|
电器接口 |
M20*1.5螺纹 |
2、测量范围
|
口径 (mm) |
测量范围(m3/h) |
口径 (mm) |
测量范围(m3/h) |
|
DN150 |
31.79～ 635.85 |
DN700 |
692.37 ～13847.40 |
|
DN200 |
56.52 ～ 1130.4 |
DN800 |
904.32～ 18086.40 |
|
DN250 |
88.31 ～ 1766.25 |
DN900 |
1144.5～ 22890.60 |
|
DN300 |
127.17～ 2543.40 |
DN1000 |
1413.0～ 28260.00 |
|
DN350 |
173.09～ 3461.85 |
DN1200 |
2034.7～ 40694.40 |
|
DN400 |
226.08～ 4521.60 |
DN1400 |
2769.4～ 55389.60 |
|
DN450 |
286.31～ 5722.65 |
DN1600 |
3617.2～ 72345.60 |
|
DN500 |
353.25～ 7065.00 |
DN1800 |
4578.1～ 91562.40 |
|
DN600 |
508.68～ 10173.6 |
|
|
|
 |
|
|
|
|
  |
 |
|
1.安装要求 |
|
1.1 通用要求 |
|
a、为了安装、维护、保养方便，在流量计周围需保留足够的空间 |
|
b、避免流量计安装在温度变化很大或受到设备高温辐射的场所 |
|
c、流量计应安装在室内，如安装在室外，应避免阳光直射，必要时请安装防晒装置 |
|
d、避免流量计安装在含有腐蚀性气体的环境中 |
|
e、避免流量计安装在有强振动源、强磁场的场所 |
|
1.2工艺管要求 |
|
a、 上、下游工艺管的内径与流量计的内径应满足：0.98DN≤D≤1.05DN（DN:流量计内径；D：工艺管内径） |
|
b、工艺管与流量计需同心，同轴偏差不大于0.05DN |
|

|

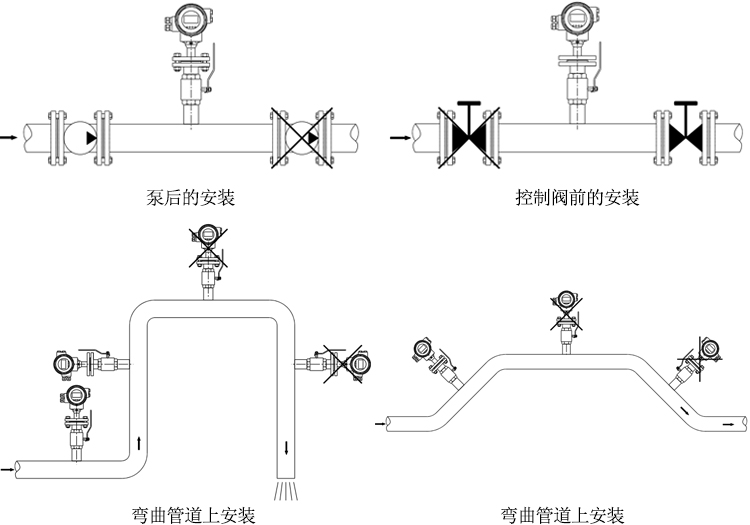

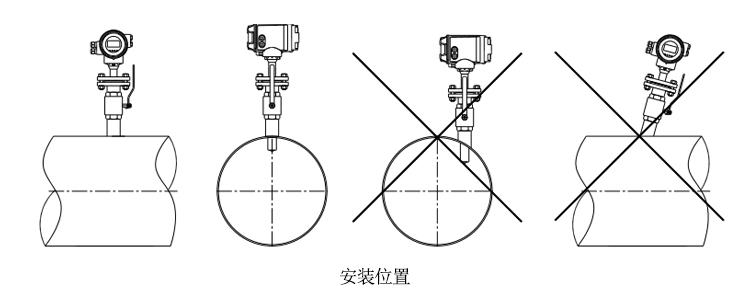

2.安装条件 |
|

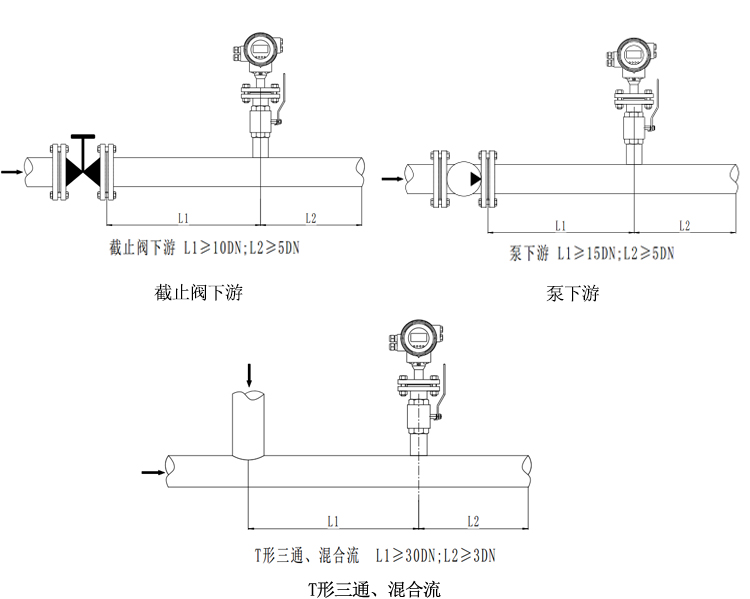

2.1直管段 |
使用直管段可防止介质因弯管、TT型三通、截止阀、变径管的影响而产生涡流或失真
|
3.接地 |
|
流量计必须按规定接地，以保证流量计可靠的工作、防止操作人员收到电击。 |

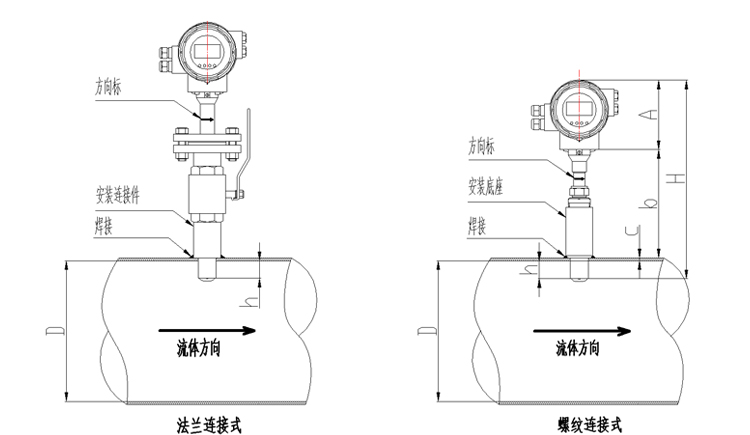

4.安装插入深度计算及说明
|
a.插入深度(h)为管道内径(D)的1/10。 |
|
b.螺纹连接型插入式电磁因其安装原理，在安装过程中需手动调节尺寸b（表头底部至管道外壁距离），以保证插入深度(h)为管道内径(D)的1/10。尺寸b计算公式：b（表头底部至管道外壁距离）=H（产品总长）-A（表头高度）-h（插入深度）-c（管道壁厚）。 |
|
c.传感器安装前用酒精棉球或清洁的细纱布轻轻地，仔细地擦除传感器测量头部两极表面的油脂、灰尘等脏污物质。但不得用坚硬的东西损伤电极表面和绝缘材料。 |
|
d.对于生产装置不允许断流的情况下，选用可进行带压安装。首先，直接把安装连接件焊接到测量管道的安装位置上，再安装上球阀，然后用专用管道开孔机进行带压开孔，孔开好后，关闭球阀，流体不会外溢，然后连接密封件，再安装上传感器。（只适用于法兰连接型插入式电磁） |
|
5.接线指南 |
|
5.1 提示 |
|
a.电磁流量转换器的接线必须由专业技术人员完成！ |
|
b.所有接线应在切断供电电源后进行；按说明书正确牢固连接！ |
|
c.旋紧出线套的压紧螺母和端盖，保持转换器良好密封； |
|
d.应在有可能遭受雷击浪涌的线路上安装浪涌抑制器件！ |
|
e.在供电前还应再次检查所有接线准确无误！ |

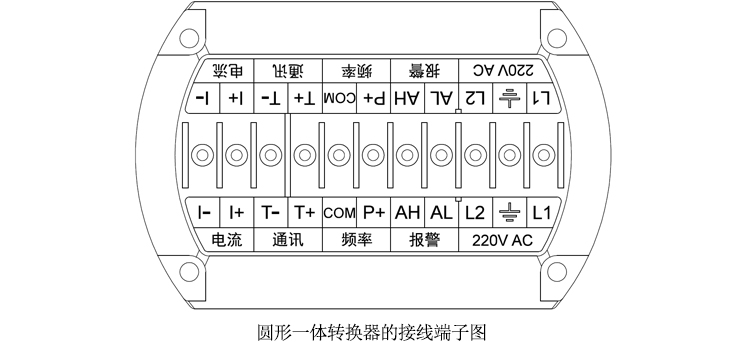

5.2 一体转换器的接线端子与标示
|
5.4 接线重要说明 |
|
关于有源无源4-20mA重要说明！！！ |
|
电磁流量计是4线制仪表不同于两线制仪表的4-20mA，两线制4-20mA仪表需要测量电流表同时需要外接24V电源才可以正常工作，而电磁流量计本身是4线制4-20mA内部已经有24V电源无需外接只需要接一个单纯的电流表即可。无特殊定制说明本公司生产电磁流量计都是有源4-20mA不需要外接24V电源否则将烧坏仪表。 |
|
|
|

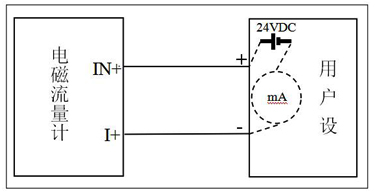

① 一体电磁流量计有源4-20mA输出接线（一体电磁流量计默认情况下是有源4-20mA用户设备电流表不能有电源输出） |
|

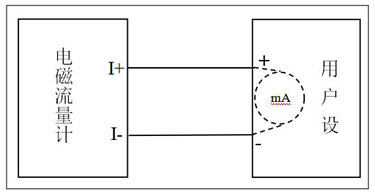

② 一体电磁流量计无源4-20mA输出接线 （一体电磁流量计无源4-20mA需要在订货时说明否则是有源4-20mA输出） |
 |
|
 |
|
③ 分体电磁流量计有源4-20mA输出接线（分体电磁流量计无需特殊定制同时支持有源和无源4-20mA） |
|
④ 分体电磁流量计无源4-20mA输出接线（分体电磁流量计无需特殊定制同时支持有源和无源4-20mA） |
 |
|
 |
|
⑤ 用户设备怎么判断需要有源电流输出还是无源电流输出？ |
|
a.断开电磁流量计与用户设备4-20mA连接线确保用户设备处于开路状态。 |
|
b.用数字万用表电压档测量用户设备4-20mA连接线是否有24V左右电压。 |
|
c.如果有24V左右电压则需要定无源电流输出否则需要定有源电流输出; |
|
|
|
|
|
|
|
|
1. 维护 |
|
传感器一般不需要定期维护。但对于被测介质容易使电极和测量头（测量管）表面或内壁粘附结垢的情形，必须进行定期清洗。清洗周期视粘附结垢程度而定。在清洗电极和测量头（测量管）时，一定要注意勿使绝缘材料和电极损伤。 |
2 .常见故障排除参照表
|
故障现象 |
产生原因 |
排除方法 |
|
转换器流量为负值 |
1.传感器方向指示插与流体流向相反 |
1.旋转传感器方向180° |
|
2.调整转换器中 “流量方向选项” |
|
转换器输出超量程 |
1.流量计量程值小于实际测量值 |
1.扩大流量计量程 |
|
2.流体未充满管道 |
2.关小流量调节阀门 |
|
3.励磁线圈开路 |
3.重新接线 |
|
输出信号波动过大 |
1.传感器电极处有气体存在，造成电极与介质接触不良 |
1.排除管道内气体 |
|
2.电极上有沉积物 |
2. 清洗电极 |
|
输出信号逐渐 漂向零值 |
1.传感器进水 |
1.更换传感器 |
|
2.电极被覆盖 |
2. 清洗电极 |
左右电压则需要定无源电流输出否则需要定有源电流输出; |
|
 |
|
为防止仪表在运转时受到损坏，在到达安装现场以前，请保持制造厂发运时的包装状态。贮存时，贮存地点应在具备下列条件的室内： |
|
a) 防雨、防潮； |
|
b) 机械振动小，并避免冲击； |
|
c) 温度范围 -20～+60℃； |
|
d) 湿度不大于80%； |
|
|
|
|
|
