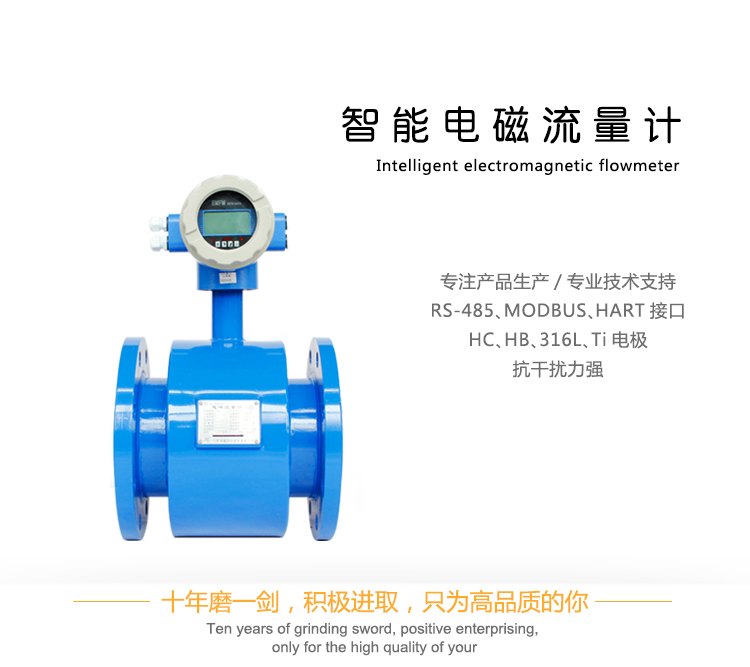

电磁流量计测量原理是基于法拉第电磁感应定律。流量计的测量管是一内衬绝缘材料的非导磁合金短管。两只电极沿管径方向穿通管壁固定在测量管上。其电极头与衬里内表面基本齐平。 励磁线圈由双向方波脉冲励磁时,将在与测量管轴线垂直的方向上产生一磁通量密度为B的工作磁场。此时,如果具有一定电导率的流体流经测量管,将切割磁力线感应出电动势E。 电动势E正比于磁通量密度B、测量管内径d与平均流速V的乘积,电动势E(流量信号)由电极检出并通过电缆送至转换器。转换器将流量信号放大处理后,可显示流体流量,并能输出脉冲,摸拟电流等信号,用于流量的控制和调节。 |
E=KBdV
式中:
E---为电极间的信号电压(V)
B---磁通密度(T)
d---测量管内径(m)
V---平均流速(m/s)
式中K,d为常数,由于励磁电流是恒流的,故B也是常数,则由E=KBdV可知,体积流量Q与信号电压E成正比,即流速感应的信号电压E与体积流量Q成线性关系。因此,只要测量出E就可确定流量Q。这就足电磁流量计的基本工作原理。
|
|
|
由E=KBdV可知,被测流体介质的温度、压力、电导率、液固两相流体介质的液固成分比等参数不会影响测量结果。至于流动状态只要符合轴对称流动(如层流或紊流)就不会影响测量结果的。因此说电磁流量计是一种真正的体积流量计。对于制造厂和用户来说,只要用普通的水实际标定后就可测量其他任何导电流体介质的体积流量,而不需作任何修正,这是电磁流量计的一突出优点,是其他任何流量计所没有的。测量管内无活动及阻流部件,因此几乎没有压力损失,并具有很高的可靠性。 |
|
1.仪表结构简单、可靠,无可动部件,工作寿命长
2.无截流阻流部件,不存在压力损失和流体堵塞现象。
3.无机械惯性,响应快速,稳定性好,可应用于自动检测、调节程控系统。
4.测量精度不受被测介质的种类及其温度、粘度、压力等物理量参数的影响。
5.采用聚四氟乙烯或橡胶材质衬里和HC、HB、316L、Ti等电极材料的不同组合可适应不同介质的需要。
6.全数字量处理,抗干扰能力强,测量可靠,精度高,流量测量范同可达150:l。
7.全汉字菜单操作,使用方便,操作简单。
8.高清晰度背光LCD显示。
9.具有双向流量测量,双向总量累计功能,内部具有三个积算器可分别显示正向累积值,反向累积值及差值积算量。
10.输出方式:电流、频率双向输出功能和RS-485、MODBUS、HART接口。
11.采用SMD器件和表面安装(SMT)技术,电路可靠性高。
|
|
|
1.整机和传感器技术数据
执行标准 |
JB/T9248一l999 |
公称通径 |
10、15、20、25、32、40、50、65、80、100、125、150、200、250、300、 350、400、450、500、600、700、800、900、l000、l200、1400、1600、 l800 |
最高流速 |
15m/s |
精确度 |
0.5 级、1.0 级 ( 随口径区分 ) |
流体电导率 |
≥5uS/cm |
环境温度 |
传感器:(-40~+80)℃,转换器:(-l5~+50)℃ |
衬里材料 |
聚四氟乙烯、聚氯丁橡胶、聚氨脂、聚全氟乙丙烯(F46) |
流体温度 |
≤120℃ |
电极材料 |
316L、哈氏合金 C、哈氏合金 B、钛、钽、铂/铱合金、不锈钢涂覆碳化钨 |
法兰材质 |
碳钢、不锈钢 |
外壳防护 |
IP65 |
防爆标志 |
ExⅡBT6 Gb |
2.转换器技术数据
电源 |
直流 |
(18~30)V |
交流 |
(85~265)V (45~63)Hz |
功率 |
<20W(与传感器配套) |
内部积算器 |
正向流量、反向流量、差值量均有总量积算器 |
输出信号
(可编程)
|
电流输出 |
●输出信号:双向两路,全隔离(0~l0)mA/(4~20)mA●负载电阻:(0~l0)mA,(0~1.5)KΩ;(4~20)mA时,(0~750)Ω ●基本误差:在上述测量基本误差基础上加±l0μA |
频率输出 |
●正向和反向流量输出,输出频率上限可在1~5000Hz内设定●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V,导通时集电极******电流为250mA |
脉冲输出 |
●正向和反向流量输出,输出频率上限可达500cp/s ●脉冲宽度自动设置或20ms方波 ●带光电隔离的晶体管集电极开路双向输出 ●外接电源不大于35V.导通时集电极******电流为250mA |
流向指示输出 |
●可测正反方向的流体流动,并可以判断出流体流动的方向 |
报警输出 |
●两路带光电隔离的晶体管集电极开路报警输出●外接电源不大于35V,导通时集电极******电流为250mA●报警状态:流体空管、励磁断线、流量超限 |
|
通讯接口
|
RS-485、 MODBUS、 HART,具有防雷击保护 |
阻尼时间 |
在(1~64)s |
正常工作条件 |
环境温度:(-10~60)℃、相对湿度:5%~90% |
3.流量测量范围
口径 (mm) |
测量范围 (m 3 /h) |
口径 (mm) |
测量范围 (m 3 /h) |
口径 (mm) |
测量范围 (m 3 /h) |
DN10 |
0.14 ~ 1.4 |
DN125 |
22.08 ~ 441.56 |
DN700 |
692.37 ~ 13847.40 |
DN15 |
0.32 ~ 6.36 |
DN150 |
31.79 ~ 635.85 |
DN800 |
904.32 ~ 18086.40 |
DN20 |
0.57 ~ 11.30 |
DN200 |
56.52 ~ 1130.4 |
DN900 |
1144.53 ~ 22890.60 |
DN25 |
0.88 ~ 17.66 |
DN250 |
88.31 ~ 1766.25 |
DN1000 |
1413.00 ~ 28260.00 |
DN32 |
1.45 ~ 28.94 |
DN300 |
127.17 ~ 2543.40 |
DN1200 |
2034.72 ~ 40694.40 |
DN40 |
2.26 ~ 45.22 |
DN350 |
173.09 ~ 3461.85 |
DN1400 |
2769.48 ~ 55389.60 |
DN50 |
3.53 ~ 70.65 |
DN400 |
226.08 ~ 4521.60 |
DN1600 |
3617.28 ~ 72345.60 |
DN65 |
5.97 ~ 119.40 |
DN450 |
286.31 ~ 5722.65 |
DN1800 |
4578.12 ~ 91562.40 |
DN80 |
9.04 ~ 180.86 |
DN500 |
353.25 ~ 7065.00 |
|
|
DN100 |
14.13 ~ 282.6 |
DN600 |
508.68 ~ 10173.6 |
|
|
|
|
|

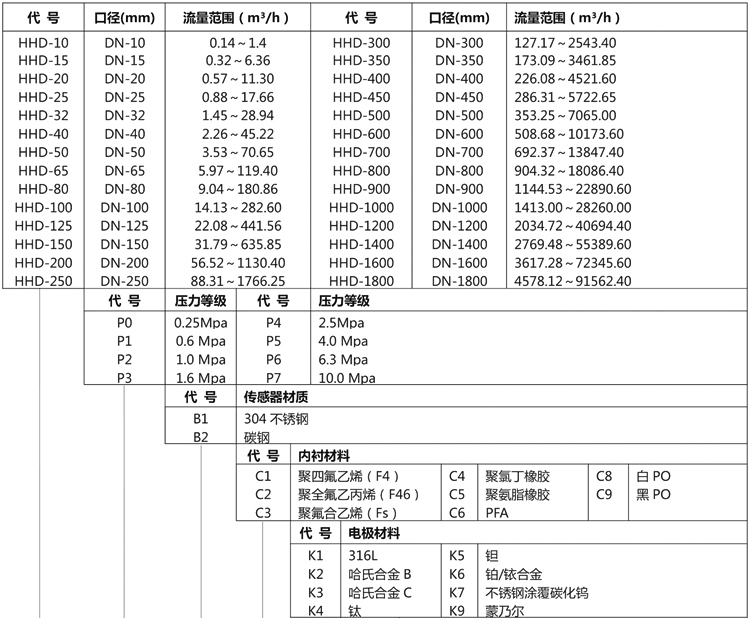

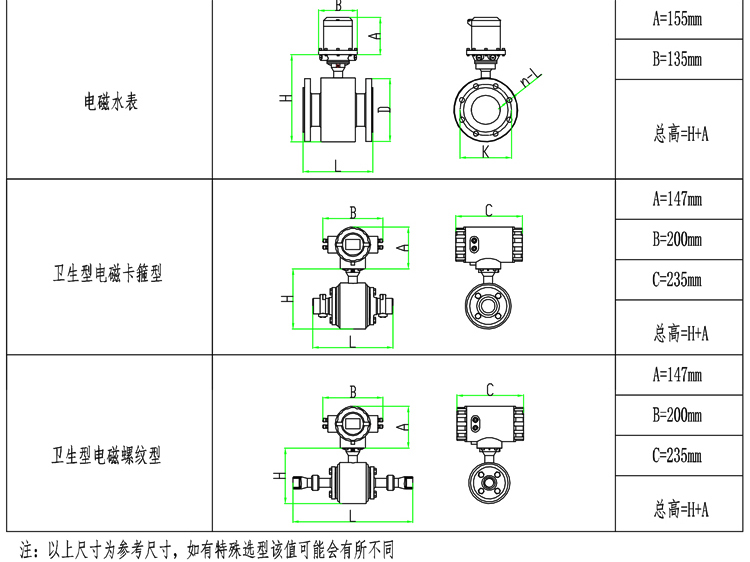

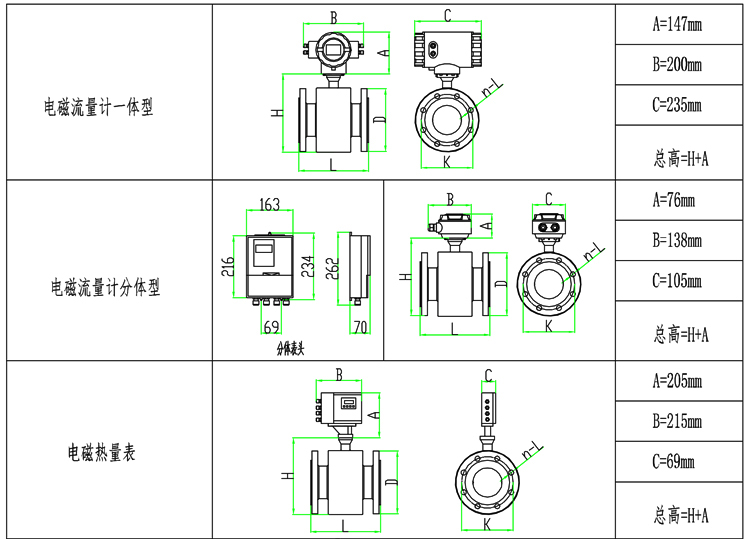

电磁流量计外形及安装尺寸(法兰标准:GB/T9119) |
公黎通径 DN |
压力等级 |
法兰外径 D |
螺栓孔中心圆直径K |
螺栓孔 n-L |
总长 L |
高度 H |
10 |
PN40 |
90 |
60 |
4-φ14 |
200 |
190 |
15 |
PN40 |
95 |
65 |
4-φ14 |
200 |
190 |
20 |
PN40 |
105 |
75 |
4-φ14 |
200 |
190 |
25 |
PN40 |
110 |
85 |
4-φ14 |
200 |
200 |
32 |
PN40 |
140 |
100 |
4-φ18 |
200 |
205 |
40 |
PN40 |
150 |
110 |
4-φ18 |
200 |
215 |
50 |
PN40 |
165 |
125 |
4-φ18 |
200 |
220 |
65 |
PN16 |
185 |
145 |
4-φ18 |
200 |
240 |
80 |
PN16 |
200 |
160 |
4-φ18 |
200 |
255 |
100 |
PN16 |
220 |
180 |
4-φ18 |
250 |
270 |
125 |
PN16 |
250 |
210 |
4-φ18 |
250 |
300 |
150 |
PN16 |
285 |
240 |
8-φ22 |
300 |
330 |
200 |
PN16 |
340 |
295 |
12-φ24 |
350 |
390 |
250 |
PN16 |
405 |
355 |
12-φ26 |
450 |
450 |
300 |
PN16 |
460 |
410 |
12-φ28 |
500 |
500 |
350 |
PN16 |
520 |
470 |
16-φ30 |
550 |
520 |
400 |
PN16 |
580 |
525 |
16-φ32 |
600 |
635 |
450 |
PN10 |
615 |
565 |
20-φ26 |
600 |
685 |
500 |
PN10 |
670 |
620 |
20-φ26 |
600 |
750 |
600 |
PN10 |
780 |
725 |
20-φ30 |
600 |
830 |
700 |
PN6 |
860 |
810 |
24-φ26 |
700 |
890 |
800 |
PN6 |
975 |
920 |
24-φ30 |
800 |
1095 |
900 |
PN6 |
1075 |
1020 |
24-φ30 |
900 |
1195 |
1000 |
PN6 |
1175 |
1120 |
28-φ30 |
1000 |
1295 |
1200 |
PN6 |
1405 |
1340 |
32-φ33 |
1200 |
1395 |
1400 |
PN6 |
1630 |
1560 |
36-φ36 |
1400 |
1595 |
1600 |
PN6 |
1830 |
1760 |
40-φ36 |
1600 |
1700 |
1800 |
PN6 |
2045 |
1970 |
44-φ39 |
1800 |
1930 |
1. 上表所有数据仅基于标准型传感器 2. 其他未列出的压力等级,尺寸可能会不同 3. 对于口径较小的传感器,表头的尺寸可能大于传感器
|
|
|
|
|
|
|

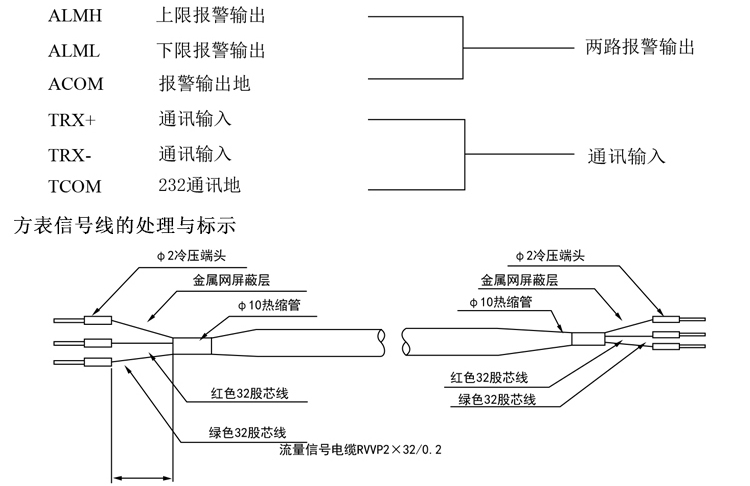

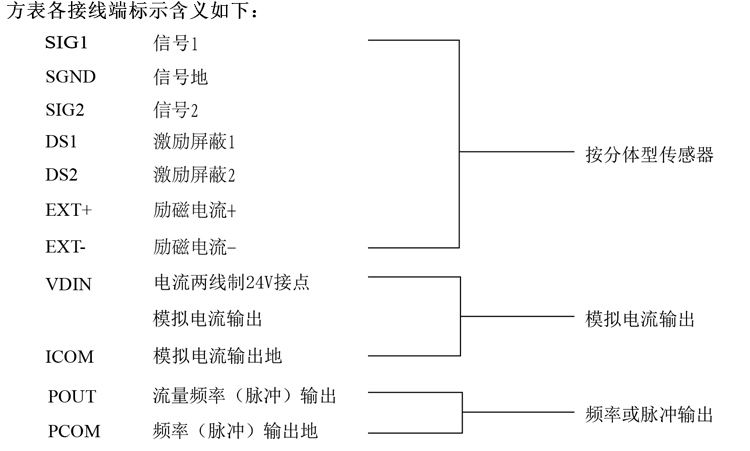

圆表各接线端子标示含义如下:
I+: |
流量电流输出 |
COM: |
电流输出地 |
P+: |
双向流量频率(脉冲)输出 |
COM: |
频率(脉冲)输出地 |
AL: |
下限报警输出 |
AH: |
上限报警输出 |
COM: |
报警输出地 |
FUSE: |
输入电源保险丝 |
T+: |
通讯输入 |
T-: |
通讯输入 |
G: |
RS232通讯地 |
L1: |
220V(24V)电源输入 |
L2: |
220V(24V)电源输入 |
|
|
|
1、对外部环境的要求: a.流量计应避免安装在温度变化很大或受到设备高温辐射的场所,若必须安 装时须有隔热、通风的措施。 b.流量计******安装在室内,若必须安装于室外,应避免雨水淋浇,积水受淹 及太阳曝晒,须有防潮和防晒措施。 c.流量计应避免安装在含有腐蚀性气体的环境中,必须安装时,须有通风措 施。 d.为了安装、维护、保养方便,在流量计周围需有充裕的安装空间。 e.流量计安装场所应避免有强磁场及强振动源,如管道振动大,在流量计两 边应有固定管道的支座。
|
|
2、对直管段的要求:为了改善涡流与流场畸变的影响,流量计安装的前、后直管段长度有一定要 求,否则会影响测量精度(也可安装整流器,尽量避免在靠近调节阀和半开阀门之 后安装)。 |
管道安装类型 |
安装示意图 |
标准管道式 |
前直管道L |
后直管道S |
弯管 |
图a |
10D |
5D |
水平管 |
图b |
5D |
3D |
阀门下游 |
图c |
10D |
5D |
扩口管 |
图d |
10D |
5D |
泵下游 |
图e |
15D |
2D |
收缩管 |
图f |
5D |
2D |
混合液 |
图g |
30D |
3D |
|
3、对工艺管的要求: 流量计对安装点的上、下游工艺管有一定的要求,否则影响测量精度。 a 、 上 、 下 游 工 艺 管 的 内 径 与 传 感 器 的 内 径 相 同 , 并 应 满 足 : 0.98DN≤D≤1.05DN(式中DN:传感器内径,D:工艺管内径) b、工艺管与传感器必须同心,同轴偏差应不大于0.05DN

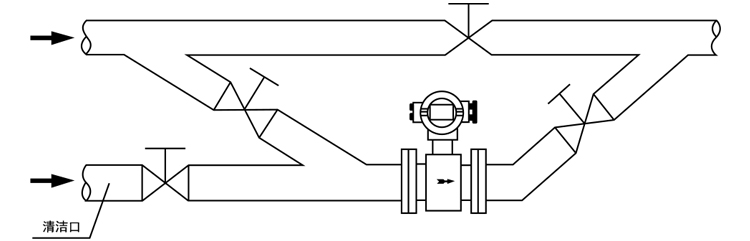

4、旁通管的要求:为了方便检修流量计,******为流量安装旁通管,另外,对重污染流体及流量 计需清洗而流体不能停止的,必须安装旁通管。
|
5、流量计在管线上的安装要求: |
6、传感器的接地:为了使仪表可靠的工作,提高测量精度,不受外界寄生电势的干扰,传感器 应有良好的单独接地线,接地电阻<10Ω。在连接传感器的管道内若涂有绝缘层或 是非金属管道时,传感器两侧还应加装接地环或内置接地电极。 a、在金属管道上的接地方式:金属管道内避没有绝缘层,按下图接地。 |
b、在塑料管道上或有绝缘层、油漆管道上的接地方式:传感器上的两端面应 加装接地环或内置接地电极,使管内流动的被测介质与大地短接,具有零电位。否 则,电磁流量计无法正常工作。
|
|
|
|
|
|
