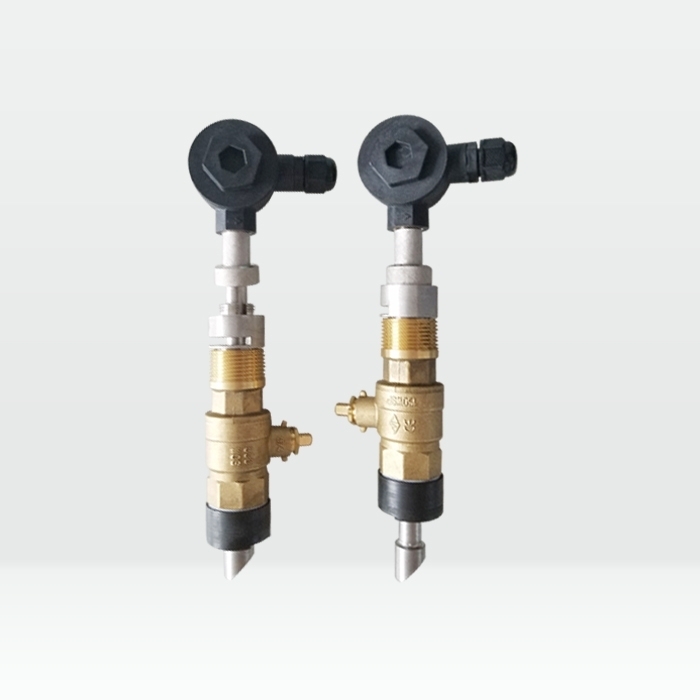

插入式超声波流量计

概述：

HLS系列超声波流量计采用时差法原理。测量精确，使用方便，广泛用于自来水、污水处理、石化、电厂、制冷等行业。当超声波波束在液体中传播时，液体的流动将使传播时间产生微小变化，并且其传播时间的变化正比于液体的流速。

特点：

1. 高精度测量

  精度高达1%

2. 测量范围大

  选用不同型号的传感器，可实现口径DN15~DN800管道流量的测量

3. 高可靠性

  采用低电压、多脉冲发射电路，测量精度高、使用寿命及可靠性大幅提高

4. 抗干扰能力强

  采用双平衡信号差分发射、接受电路

5. 强大的记忆功能

  自动记忆前512日累计流量，自动记忆前64次上、断电时间及流量，自动记忆前32日流量计的工作状态是否正常。

6. 传输距离远、组网快速

  RS485支持无线组网，配接GPRS模块实现无线传输

7. 支持热量测量

  配接温度传感器，可实现测量测量

产品安装注意事项

1. 仪表可以在运行管道上的任何位置安装，优先选用垂直安装。在水平或倾斜安装时，则两电极的轴线必须处于水平位置。
2. 要求测量管理完全充满液体，不允许有非满管现象。
3. 若液体流动方向与铭牌箭头指向一致，则输出信号的极性如接线图所示。相反的流动方向会引起相反的极性。
4. 不应有铁磁性物质紧靠仪表，仪表安装位置应尽量原理强电磁场。

仪表在上有5DN（传感器的内直径）距离内不能有扰流件。挡板、阀门应安装者至少离传感器下游侧3DN处。
